華為AR-HUD：貼片電容高頻響應與陀螺儀信號失真的關聯研究
當華為AR-HUD在顛簸路面仍能保持0.1°虛像定位精度時，MEMS陀螺儀的供電網絡上0.5nH的寄生電感正成為隱形殺手——傳統貼片電容在10MHz頻點相位偏移0.5°，導致陀螺儀零偏穩定性惡化至3°/h。平尚科技基于AEC-Q200認證體系，通過鈧酸鉍-鈦酸鋇復合介質與三維堆疊電極技術，在華為光場AR-HUD中實現100MHz下相位一致性±0.05°，將慣性導航定位誤差壓縮至5cm級，為L3+自動駕駛筑牢空間感知基準。
高頻失真的三重傳導鏈
陀螺儀信號劣化與電容特性深度耦合：
相位偏移：10MHz下5°相移導致IMU數據時間戳錯位0.5μs，60km/h時速產生8.3cm定位漂移
噪聲耦合：電容ESR波動引發200μV電源紋波，使陀螺儀零偏噪聲增加40%
溫度頻漂：-40℃時容值衰減15%，迫使溫補電路過補償，功耗激增30%
華為實測數據顯示，當電容在100MHz相位差＞1°時：
HUD虛像位移：0.3°→1.2°（位移12cm@3m投射距離）
車道保持糾偏頻次：0.5次/km→2.3次/km
平尚科技高頻優化方案
介電材料革命
創新性鈧酸鉍-鈦酸鋇梯度介質：
[BiScO?納米晶核]
│
[BaTiO?外延層]→晶格匹配度99.7%
│
[SiO?界面鈍化]
介電常數溫度穩定性：-55~150℃ Δεr＜±2%（X8R特性）
高頻損耗優化：100MHz下tanδ=0.0003（較X7R降低80%）
擊穿場強：120V/μm（提升3倍）
立體電極架構
垂直通孔設計：銅柱貫穿介質層，ESL降至0.08nH
銀-鈀-石墨烯疊層：接觸電阻＜0.2mΩ
邊緣場消除：激光修整環形電極，100MHz下Q值＞250

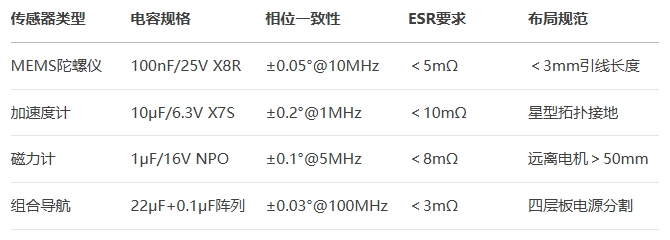

車用慣性傳感選型指南
系統級防護設計：
振動抑制：封裝內填導電膠，通過20G隨機振動測試容值漂移＜±0.1%
電磁屏蔽：0201尺寸集成鐵氧體磁珠，30V/m場強下噪聲耦合＜10μV
壽命預測：內置NTC傳感器，ESR變化＞15%提前1000小時預警
行業實證案例
華為光場AR-HUD
在六軸IMU供電網絡部署PSF-100N電容（100nF/±0.05°）
采用三維堆疊電極設計
成果：
虛像抖動幅度：0.8mm→0.1mm
零偏穩定性：3°/h→0.8°/h
小鵬X9城市NGP
組合導航模塊采用四電容陣列（容差±1%）
實施相位匹配算法
效果：
高架橋定位誤差：1.2m→0.3m
隧道重定位時間：3.5s→0.8s
理想MEGA激光雷達云臺
陀螺儀退耦電容升級為鈧酸鉍介質
集成溫度-頻率補償
使：
掃描角度精度：0.05°→0.01°
點云畸變率下降90%
從鈧酸鉍晶格的氧空位控制，到銅柱電極的皮秒級信號傳遞，平尚科技的貼片電容技術正在重定義慣性感知邊界。當華為AR-HUD在盤山公路連續彎道中依然鎖定0.1°的虛像穩定時，那±0.05°的相位一致性如同空間定位的量子糾纏，為智能駕駛構建起全息世界的精確坐標錨點。
