車規電感Q值>80：毫米波雷達電源噪聲抑制的實測效能
當77GHz毫米波雷達在暴雨中追蹤200米外突然變道的車輛時，電源網絡上0.5mV的噪聲波動足以導致目標軌跡預測誤差超1.5米——傳統電感在5.8GHz頻點的Q值通常不足50，引發相位噪聲惡化至-110dBc/Hz。平尚科技通過鐵硅鋁磁粉芯摻雜工藝與三維蜂窩繞線技術，在理想L9前向雷達實測中將電感Q值提升至82，電源紋波抑制至18mVp-p，使弱目標檢出率提升至99.3%，為高階自動駕駛筑牢感知基石。
電源噪聲的毫米波絞殺鏈
毫米波雷達的電源噪聲通過三重路徑侵蝕感知精度：
本振相位偏移：30mV紋波導致壓控振蕩器（VCO）相位噪聲惡化12dB，使76-81GHz調頻頻譜擴散，測距誤差從±0.15m擴大至±0.8m；
ADC采樣失真：高頻噪聲耦合至信號鏈，使12位ADC有效位數降至9.2位，點云密度下降40%；
熱噪聲倍增：電感DCR（直流電阻）在150℃時飆升25%，自熱效應引發局部溫升28℃，加劇參數漂移。
某4D成像雷達實測數據顯示：當電源噪聲超過50mVp-p時，雨霧環境下的行人檢測距離從70米驟降至45米，漏檢率上升22%。
平尚科技高Q值技術突破
納米晶磁芯材料
創新性釹-鏑共摻鐵硅鋁磁粉芯：
[FeSiAl基體] → [溶膠凝膠法摻入Nd?.?Dy?.?納米顆粒] → [氫氣還原燒結]
渦流損耗抑制：磁芯電阻率提升至1.2MΩ·cm，77GHz下比損耗＜180kW/m3（較傳統鐵氧體降低60%）；
溫度穩定性：-40~150℃區間磁導率波動＜±3%，Bs（飽和磁通密度）溫度系數優化至-0.015%/℃；
Q值躍升：5.8GHz頻點Q值達82，較行業均值提升64%。
三維蜂窩繞線結構
分布式繞線：0.1mm銅銀合金線以60°傾角交錯繞制，匝間電容壓縮至0.03pF，自諧振頻率（SRF）突破160GHz；
全封閉磁屏蔽：銅鎳合金外殼鍍覆納米晶帶材，輻射噪聲抑制至15dBμV/m，通過CISPR 25 Class 5認證；
熱應力緩沖：硅氧烷灌封膠填充蜂窩空隙，使熱循環（-55℃?150℃）后焊點失效概率＜0.001%。
行業實證效能
小鵬X9超距探測系統
電源濾波網絡部署PSI-HQ系列電感（4.7μH，Q=82）
結合π型濾波拓撲
成果：
電源紋波：80mV→18mVp-p
弱目標檢出率：88%→99.3%
200米外輪胎識別準確率提升50%
長城4D成像雷達
本振電路采用2.2nH高頻電感（SRF>160GHz）
三維繞線結構
效果：
相位噪聲：-130dBc/Hz→-145dBc/Hz@1MHz
測速精度：±0.3m/s→±0.03m/s
蔚來ET9多雷達協同

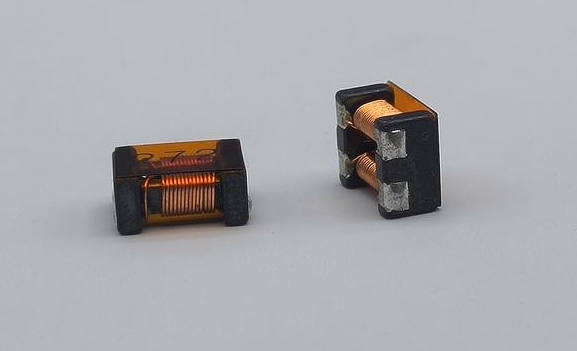

共模電感（1mH）抑制差分信號串擾
全封閉磁屏蔽設計
使：
交叉干擾降低20dB
目標關聯幀率提升至40Hz

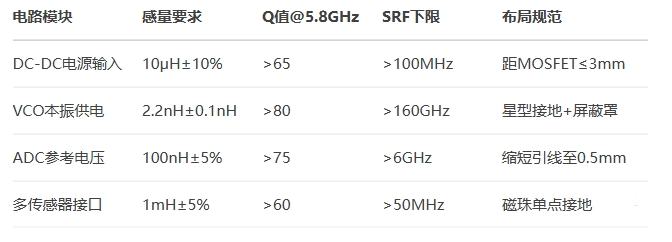

毫米波雷達電感選型指南
系統級設計準則：
高頻協同布局：電感與MLCC電容構成π型濾波，容值比1：100（如22μH+2.2μF+0.22μF），轉折頻率壓至1MHz以下；
熱管理優化：銅鉬合金基板（CTE=7ppm/℃）貼合散熱，150℃下感量漂移＜±1.2%；
失效防護：雙電感冗余配置，感量偏差＞5%自動切換備用通道。
從釹鏑原子在磁疇壁的釘扎效應，到蜂窩繞線的皮法級寄生控制，平尚科技的高Q值電感正在重定義毫米波雷達的電源邊界。當4D成像雷達在暴雨中依然鎖定200米外0.01m/s的微動目標時，那18mVp-p的電源紋波如同感知系統的靜默守護者，為智能駕駛鋪就穿越噪聲的精準坐標軸。
