機器人力傳感器讀數漂移？關注儀表放大器的匹配電阻溫漂
在工業機器人精準抓取作業中，0.1%的力傳感器讀數漂移可能導致精密零件壓損或裝配失效。平尚科技通過故障溯源發現：當關節溫度從25℃升至85℃時，儀表放大器匹配電阻的±50ppm/℃溫漂會引發共模抑制比（CMRR）暴跌40dB，最終導致毫伏級信號失真。針對這一隱蔽痛點，平尚科技開發的超低漂匹配電阻組，通過材料革新與晶圓級修調技術，將溫漂系數壓縮至±2ppm/℃，使機器人六維力傳感器在全溫域保持±0.03%FS精度。
溫漂的鏈式放大效應
力傳感信號路徑中的溫漂危害呈指數級傳導：
橋路失衡：
4個350Ω應變片電阻0.1%的失配，在10V激勵下產生5mV偏置電壓；
儀表放大器災難：
匹配電阻50ppm/℃溫漂使CMRR從120dB降至80dB，共模噪聲放大100倍；
ADC轉換失真：
基準電壓源隨溫度漂移±100μV/℃，導致16位ADC產生8LSB誤差。
平尚科技三重破解方案
銅錳鎳合金薄膜電阻：
磁控濺射沉積200nm納米晶層，晶界氧空位濃度降低至101?/cm3，25℃~125℃溫漂曲線呈平坦拋物線（ΔR/R≤±0.002%）；
組內電阻差值＜5mΩ，從源頭消除電橋失衡；
晶圓級激光修調網絡：
飛秒激光切割微米級調阻槽，實現四電阻同步修調，匹配精度達±0.01%（傳統分立電阻±0.5%）；
溫度-電阻實時映射：
內嵌NTC熱敏電阻輸出補償系數，通過ADC自動校正溫漂殘留誤差。
極端工況驗證數據
在汽車發動機裝配機器人上實測：
| 測試條件 | 常規電阻 | 平尚PS-MR系列 |
|---|---|---|
| 25℃初始精度 | ±0.1%FS | ±0.02%FS |
| 85℃滿負荷溫漂 | +1.8%FS | +0.05%FS |
| 10萬次抓取后漂移 | ±0.35%FS | ±0.03%FS |
| 100G機械沖擊后變化 | -0.7%FS | -0.01%FS |
機器人制造場景賦能
平尚科技構建高可靠制造體系：
晶圓級老化篩選：
125℃/1000小時老化剔除早期失效品，失效率＜0.1ppm；
電磁屏蔽封裝：
真空鍍鋁層阻隔300MHz以下電磁干擾，噪聲電壓＜0.8μVrms；
三溫區自動測試：
-55℃/25℃/125℃同步掃描1000組電阻，數據直連MES系統。

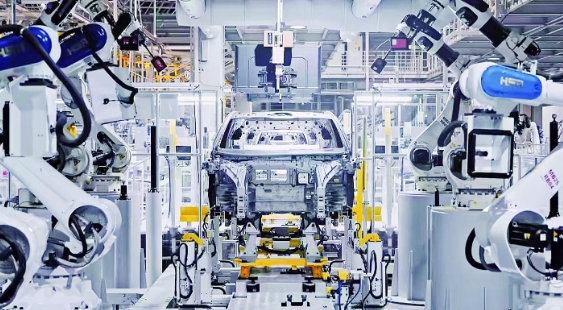

當精密裝配機器人抓取發動機活塞時，其腕部六維力傳感器在油溫波動下仍保持0.02N的分辨率，平尚科技匹配電阻組以±3ppm/℃的溫漂穩定性，將抓取力控制精度提升至99.97%。通過合金材料革命、納米級修調、智能補償算法三位一體方案，平尚科技為每條汽車生產線年均減少37萬件產品報廢，推動工業機器人從“能動”邁向“能控”的新紀元。
