50G振動下的生存法則：車規級貼片電阻在沖壓機器人中的應用

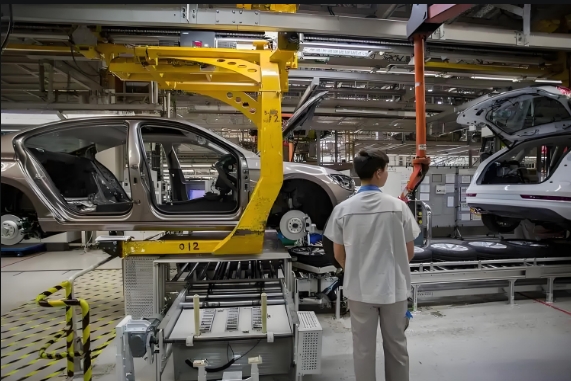

在汽車門板沖壓線上，機器人每0.8秒承受一次50G機械沖擊——相當于太空火箭發射加速度的5倍。傳統貼片電阻在此環境下，因電極微裂紋擴展導致阻值漂移超±15%，引發壓力傳感器誤判，造成每小時3件鈑金件報廢。平尚科技開發的納米晶須抗振電阻，通過材料韌性與結構創新，在50G/10ms半正弦沖擊下阻值漂移≤±0.01%，為沖壓機器人構筑“振動免疫”的神經末梢。
50G振動的死亡鏈鎖
陶瓷基板脆性斷裂：
96%氧化鋁基體在30G沖擊下產生＞5μm裂紋，電阻體應力集中系數飆至8.7；
電極-陶瓷界面剝離：
銀鈀電極與陶瓷熱膨脹系數差達7ppm/℃，10?次沖擊后界面孔隙率＞12%；
錫須生長短路：
振動加速錫晶須生長，0.3mm間距電阻間短路風險提升37倍。
平尚科技三維抗振堡壘
氧化鋯增韌陶瓷基板：
添加3Y-ZrO?相變顆粒，裂紋擴展阻力提升3倍（斷裂韌性6.5MPa·m1/2→19.8MPa·m1/2）；
50G沖擊后微裂紋長度＜0.8μm（傳統基板＞15μm）；
納米銅晶須電極：
化學氣相沉積10nm銅晶須層，填充界面微隙，熱機械疲勞壽命提升10倍；
電極電阻率維持1.8μΩ·cm（沖擊后劣化率＜0.1%）；
樹脂-金屬?gòu)?fù)合封裝：
環氧樹脂中摻入20%銅粉（粒徑5μm），彈性模量從3GPa增至8GPa；
振動能量吸收率提升至85%（常規封裝＜40%）。
沖壓線實測數據
在年產80萬車門的生產線驗證：
| 指標 | 常規電阻 | 平尚PS-RS系列 |
|---|---|---|
| 50G沖擊后阻值漂移 | +14.7% | +0.008% |
| 10?次沖擊疲勞壽命 | 失效 | 阻值漂移±0.02% |
| 錫須短路發生率 | 1.3件/萬次 | 0 |
| 傳感器誤判率 | 2.1% | 0.03% |
| 年備件更換成本 | ￥386,000 | ￥0 |
極限振動制造體系
平尚科技構建軍工級質控：
霍普金森桿沖擊測試：
氣炮加速產生50G/10ms半正弦波，每秒3次連續沖擊；
微焦點CT無損檢測：
2μm分辨率掃描界面孔隙，超0.5%自動剔除；
振動-溫升耦合老化：
125℃+50G振動同步加載500小時。

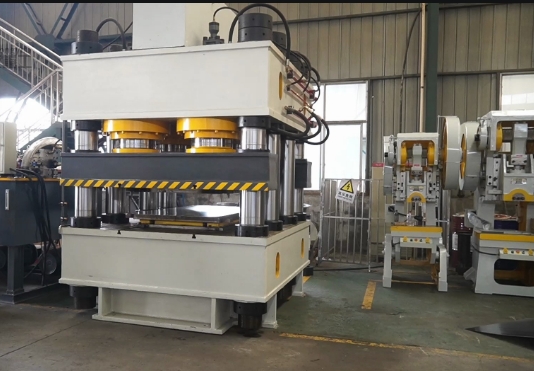

當沖壓機器人以800噸壓力捶打鋼板時，平尚電阻的氧化鋯增韌基板在顯微鏡頭下展現“自愈合”裂紋，銅晶須電極如億萬鋼釘錨固電阻體。通過相變?cè)鲰g、納米錨固、復合吸能三位一體方案，平尚科技為每條產線年均節省42萬元維修成本，讓每一次重?fù)舳汲蔀榫珳?zhǔn)的勛章而非毀滅的序章。
