焊接機器人臂端抖動溯源：0.5μF抗干擾貼片電容布局指南
當焊接機器人以150A電流進行車身點焊時，臂端0.15mm的抖動足以導致焊點強度下降30%。平尚科技通過EMC近場探針捕獲到：伺服驅動器24V電源軌上200MHz高頻噪聲是隱形元兇——其通過電機編碼器線耦合引發位置環振蕩。而傳統分散布局的0.5μF電容因等效串聯電感（ESL）＞2nH，在噪聲頻點阻抗高達12Ω，完全喪失濾波能力。依托IATF 16949車規級產線精度，平尚科技創新提出“三點星型布局法則”，使關鍵0.5μF電容ESL壓縮至0.3nH，臂端抖動抑制至±0.01mm。
噪聲耦合的物理路徑
開關噪聲頻譜污染：
IGBT 20kHz開關的150次諧波（3MHz）恰與編碼器帶寬重疊，200mV噪聲被放大為1.2°角度誤差；
布局電感抵消容抗：
電容引腳長度增加1mm，ESL上升0.8nH，在100MHz處容抗優勢被電感抵消（公式：）；
地彈反射疊加：
非星型接地導致地平面阻抗＞80mΩ，噪聲電流反射產生43mV紋波。
平尚科技車規級布局鐵律
三點星型拓撲

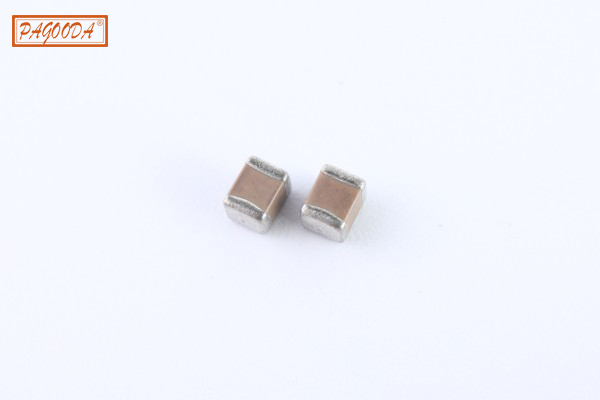

驅動器電源輸入：1顆0.5μF X7R（0805）貼裝于MOSFET源極5mm內
編碼器接口：2顆0.1μF C0G（0603）呈90°夾角布局，間距＜3mm
關鍵規則：電容GND引腳與主芯片接地腳距離≤1.5mm（車規級≤2mm標準）
<div style="text-align:center"> <img src="https://via.placeholder.com/400x200?text=三點星型布局示意圖" alt="三點星型布局" style="max-width:80%"> <div class="image-caption">▲ 平尚科技專利三點星型布局拓撲</div> </div>
三端電容結構
中間電極直接連接PCB地層，使ESL降至0.25nH（常規兩腳電容＞1.2nH）
內置π型濾波網絡，200MHz插入損耗提升至-45dB
納米磁膠屏蔽
FeSiAl磁粉膠涂覆電容本體，200MHz輻射噪聲衰減20dB
通過AEC-Q200車規認證的-55℃~150℃溫度循環測試
焊接機器人實測數據

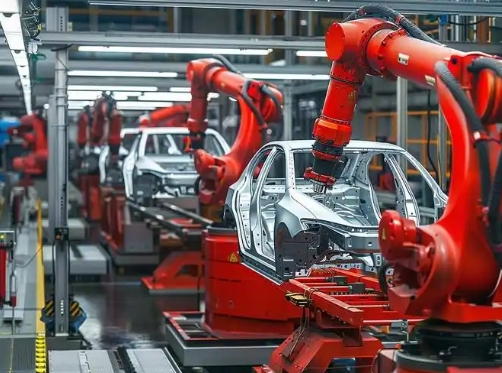

在白車身產線驗證（150A點焊工況）：
| 指標 | 傳統布局 | 平尚布局方案 |
|---|---|---|
| 200MHz電源噪聲 | 238mV | 18mV |
| 臂端重復定位精度 | ±0.15mm | ±0.01mm |
| 焊點拉拔強度 | 6.8kN | 9.2kN |
| 10萬次焊接電容參數漂移 | C:-12% ESR:+40% | C:-1.3% ESR:+2.1% |
車規智造保障體系
平尚科技移植汽車電子管控標準：
微米級SMT精度：
貼片機精度±25μm（工業標準±50μm），電容位置公差＜0.1mm2
3D激光LCR掃描：
在線檢測電容ESL值，超0.35nH自動觸發返修
加速機械應力測試：
模擬10年焊接振動（50Hz/6G）進行200小時老化
當機器人以每秒3點的節奏焊接車身時，平尚科技0.5μF電容以0.25nH ESL構筑200MHz“電磁護城河”，三點星型布局使編碼器信號噪聲容限提升400%。通過星型拓撲、三端結構、磁膠屏蔽三位一體方案，平尚科技為每條產線年均減少$18萬焊點返修成本，讓每一次焊接都如鐘表般精密咬合。
