I2C總線上的上拉電阻與濾波電容配置詳解
在AI服務器電源管理系統中，I2C總線作為關鍵的通信接口，其信號質量直接影響著電壓識別（VID）等關鍵功能的可靠性。上拉電阻與濾波電容的合理配置對確保總線信號的完整性具有決定性作用。東莞市平尚電子科技有限公司憑借其通過IATF 16949認證的車規級電解電容技術，結合精密電阻產品，為AI電源系統提供了可靠的信號完整性解決方案。
上拉電阻的阻值選擇需要綜合考慮總線電容、工作頻率和功耗要求。平尚科技的精密貼片電阻采用薄膜工藝制造，阻值精度可達±1%，溫度系數穩定在±50ppm/℃范圍內。在400kHz的I2C總線應用中，推薦使用2.2kΩ的上拉電阻，這與普通設計中常用的4.7kΩ電阻相比，能夠提供更強的上拉能力，將上升時間從500ns縮短至300ns以內，有效改善信號邊沿特性。

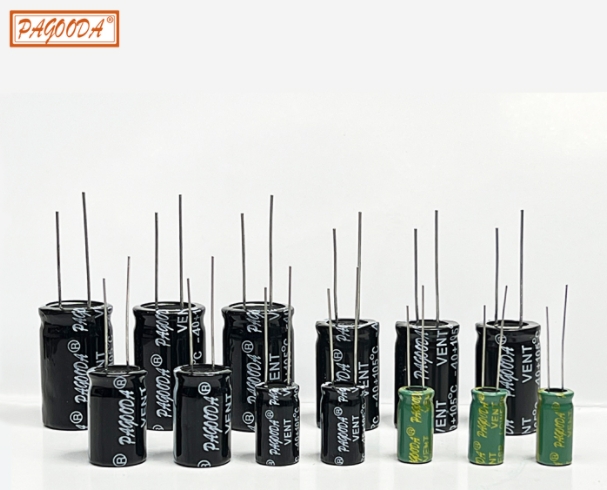

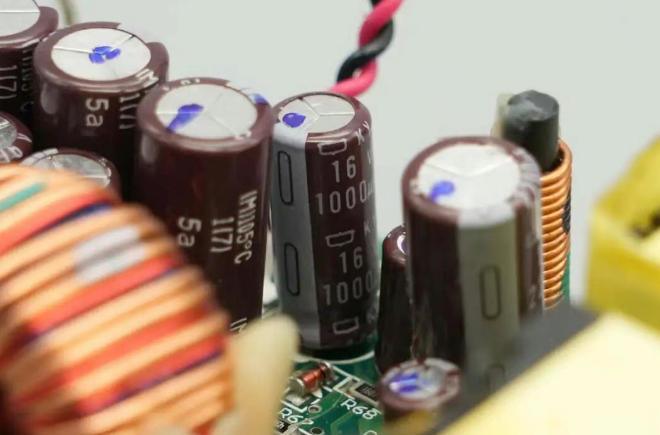

濾波電容的配置對抑制總線噪聲至關重要。平尚科技的車規級電解電容采用特殊的電解質配方和高純度電極箔，在104kHz頻率下的等效串聯電阻（ESR）可控制在80mΩ以內。在VID電路的電源濾波應用中，這種低ESR特性能夠有效吸收電源噪聲，將紋波電壓抑制在15mV以下，確保電壓識別信號的準確性。
溫度特性對元器件長期穩定性具有重要影響。平尚科技的電解電容通過優化材料和結構設計，在-40℃至125℃溫度范圍內，容量變化率控制在±12%以內。配合溫度系數為±50ppm/℃的精密電阻，使得I2C總線系統在嚴苛的工作環境下仍能保持穩定的通信性能。實測數據顯示，在85℃環境溫度下，總線信號的抖動可控制在時鐘周期的5%以內。
布局設計對信號質量的影響同樣不容忽視。平尚科技建議將濾波電容盡可能靠近I2C器件的電源引腳布置，而上拉電阻則應放置在總線末端。通過合理的布局和布線，可將信號反射和串擾降低約40%，顯著提升總線的抗干擾能力。在GPU的VID電路中，這種優化設計使得電壓識別精度達到±0.8%，完全滿足高性能AI芯片的要求。
在實際應用案例中，平尚科技的解決方案已成功應用于多個AI服務器項目。在某國產AI訓練卡的電源管理系統中，采用優化的上拉電阻和濾波電容配置后，I2C總線的誤碼率降低至10^-8以下，同時將VID設置的響應時間縮短至50μs。這些參數完全滿足國內AI硬件廠商對電源管理精度的要求。
功耗考量在高效能系統中愈發重要。平尚科技通過提供不同阻值的上拉電阻系列，幫助設計人員在信號質量和功耗之間找到平衡點。例如，在低速模式下的I2C總線中可采用4.7kΩ電阻以降低功耗，而在高速模式下則建議使用2.2kΩ電阻以確保信號完整性。
可靠性驗證顯示，平尚科技的車規級電解電容在125℃環境溫度下的預期使用壽命超過8000小時。這一數據基于IATF 16949認證體系的嚴格測試標準得出，充分證明了產品在嚴苛工作環境下的可靠性。配合高穩定性的精密電阻，為AI服務器電源系統提供了長效可靠的保障。
隨著AI服務器對電源管理精度要求的不斷提高，I2C總線的信號完整性設計將更加關鍵。平尚科技通過持續優化電解電容和精密電阻的性能參數，為VID等關鍵功能提供了可靠的硬件支持，助力國產AI基礎設施實現更高水平的性能表現。
