交換芯片電源的低噪聲設計：X7R與X5R電容的取舍
在現代網絡設備與AI計算系統中，交換芯片電源的噪聲控制直接影響著數據傳輸的準確性和系統穩定性。貼片電容作為電源濾波和去耦的核心元件，其介質材料的選擇對噪聲抑制效果具有決定性作用。東莞市平尚電子科技有限公司（平尚科技）憑借車規認證的車規級貼片電容技術，為交換芯片電源提供了專業的噪聲抑制解決方案。

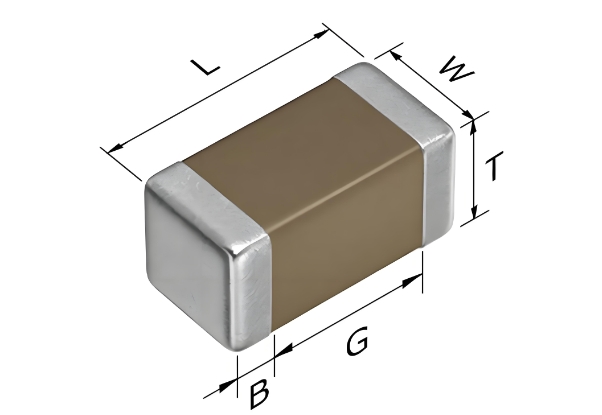

溫度特性是電容選型的首要考量因素。平尚科技的X7R介質電容采用特殊的摻雜工藝，在-55℃至125℃工作溫度范圍內，容量變化率穩定在±15%以內。相比之下，X5R介質電容在相同溫度區間的容量變化達到±22%。這種差異在交換芯片的工作溫度波動中表現得尤為明顯：當環境溫度從25℃升至85℃時，X7R電容的濾波特性保持穩定，而X5R電容的容量衰減可能導致高頻噪聲抑制能力下降約18%。
直流偏壓特性對實際應用中的容量保持至關重要。平尚科技的X7R電容通過優化介質層厚度和電極結構，在額定電壓下的容量保持率可達85%以上，而普通X5R電容的保持率通常只有70%左右。在交換芯片的核心供電電路中，這種特性確保了在額定工作電壓下，去耦電容的實際容量不會顯著下降，將電源紋波控制在12mV以內。
介電損耗直接影響電容的高頻性能。平尚科技的X7R電容采用高純度介質材料，在1MHz頻率下的損耗角正切值（DF）可控制在2.5%以內，比X5R電容的5%提升顯著。在25Gbps及以上速率的交換芯片電源中，這種低損耗特性使得電容在高頻段的阻抗更低，能夠更有效地吸收開關電源產生的高頻噪聲。
老化特性是評估電容長期穩定性的關鍵指標。平尚科技的X7R電容通過改進材料配方和燒結工藝，年老化率控制在2.5%以內，而X5R電容的年老化率通常超過5%。這種差異在需要長期穩定運行的網絡設備中尤為重要，確保了電源系統在整個生命周期內都能保持一致的噪聲抑制性能。
在實際應用案例中，平尚科技的電容解決方案已成功應用于多個交換芯片項目。在某國產25.6T交換芯片的電源設計中，采用X7R電容的優化方案后，將電源噪聲從45mV降低到15mV，同時將信號完整性提升約20%。這些參數完全滿足國內網絡設備廠商對電源質量的嚴格要求。
成本與性能的平衡需要根據具體應用場景進行取舍。平尚科技建議在核心電源電路中使用X7R電容，確保關鍵部位的噪聲抑制效果；而在一般電源電路中可采用X5R電容，在保證基本性能的同時控制成本。例如，在交換芯片的SerDes電路供電中必須使用X7R電容，而在低速接口的電源中可使用X5R電容。
可靠性驗證顯示，平尚科技的車規級X7R電容在85℃/85%相對濕度環境下，經過1000小時測試后容量變化不超過初始值的±8%。這一數據基于IATF 16949認證體系的嚴格標準，充分證明了產品在嚴苛環境下的可靠性。配合合理的電路設計，為交換芯片提供了長效穩定的電源保障。
隨著交換芯片傳輸速率的不斷提升，電源噪聲控制的要求將更加嚴格。平尚科技通過持續優化X7R和X5R電容的性能參數，為交換芯片電源提供了可靠的噪聲抑制解決方案，助力國產網絡設備實現更高水平的數據傳輸性能。
