利用熱像儀分析不同負載下各元器件的溫升情況

利用熱像儀分析不同負載下各元器件的溫升情況

在AI服務器電源系統的研發與驗證過程中，精準掌握不同負載條件下各元器件的溫升情況，是提升產品可靠性與能效的關鍵。熱成像技術作為一種非接觸式測溫方法，能夠直觀呈現PCBA在運行中的溫度分布與熱動態，為優化散熱設計提供可靠依據。簡稱平尚科技基于工業級技術積累，利用先進熱像儀系統，為AI電源的熱管理分析提供了專業的解決方案。

熱成像技術在PCBA分析中的獨特價值

熱成像儀通過捕捉物體表面的紅外輻射，生成可視化的溫度分布圖，使工程師能夠快速定位異常發熱點。平尚科技采用的高分辨率熱像儀，具備±0.5℃的測溫精度和0.1℃的溫度靈敏度，能夠清晰記錄AI電源板從啟動到穩態運行全過程的溫度變化。與傳統的點溫槍或熱電偶測量相比，熱成像技術不僅實現了全板溫度的同步監測，更能捕捉到微秒級的瞬態溫度尖峰，為分析功率器件的開關損耗與熱應力提供了數據支持。

關鍵元器件的負載-溫升特性分析

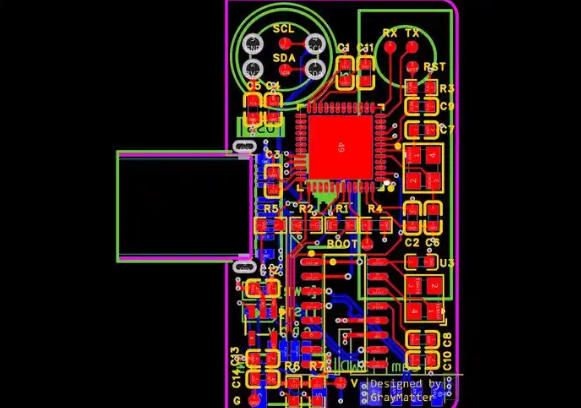

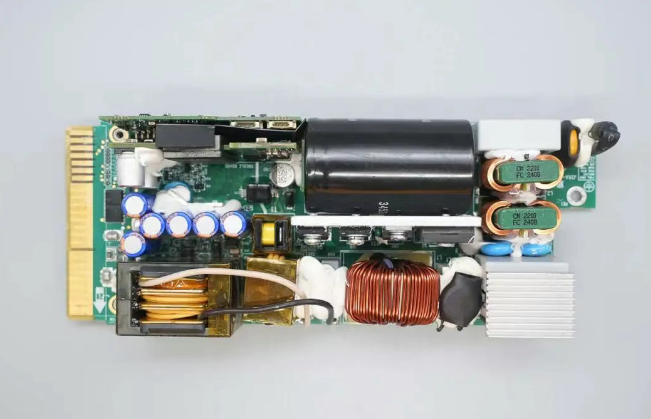

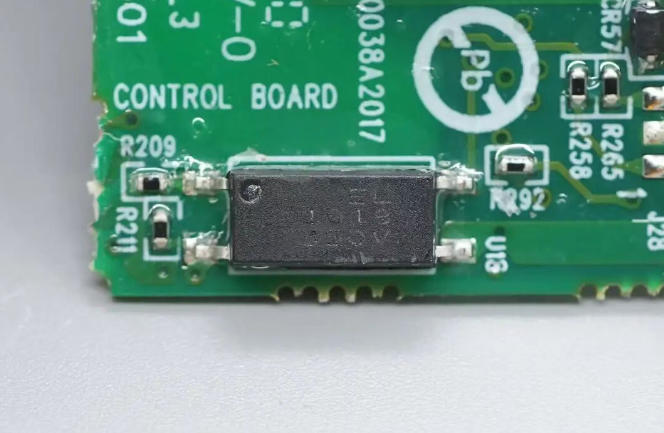

在AI電源板中，不同元器件在不同負載下的溫升表現各異。以平尚科技某型號AI服務器電源為例，在25%輕載條件下，采用TI CSD965203B功率級的MOSFET表面溫度為48.3℃，而當負載提升至100%時，其溫度迅速升至89.6℃，溫升達41.3℃。與普通MOSFET相比，優化后的功率級因封裝熱阻降低（可達0.8℃/W），在同等負載下溫升幅度減少約15%。

電感元件在不同頻率下的熱表現也顯著不同。平尚科技的功率電感在500kHz開關頻率、滿載電流下，采用高導熱硅膠填充后，熱點溫度從98℃降至82℃，改善幅度達16℃。這種改善源于導熱材料將界面熱阻從1.2℃·cm2/W降至0.6℃·cm2/W，顯著提升了熱量的傳導效率。

微型元器件的熱成像挑戰與解決方案

對于AI電源中日益增多的微型元器件（如0402封裝電阻、2mm×2mm芯片），傳統熱像儀因空間分辨率不足難以準確測溫。平尚科技通過配備25mm微距鏡頭的640×512分辨率熱像儀，在25cm工作距離上實現了對0.2mm細節的分辨，成功對2mm×2mm電源芯片完成精準測溫。

針對材料發射率差異的挑戰（如陶瓷ε≈0.93、焊錫ε≈0.35、銅走線ε≈0.15），平尚科技通過建立發射率矩陣進行多點校準，將系統測溫誤差控制在±0.5℃以內，有效識別出芯片左下角ΔT=7.2℃的局部熱點。

多負載場景下的熱分布對比

通過模擬AI服務器典型工作場景，平尚科技對不同負載下的PCBA熱分布進行了系統分析。在待機狀態（10%負載）下，整板溫度分布較為均勻，最高溫度點出現在輸入濾波電容附近，約為42.5℃。當進入計算密集型任務（100%負載）時，功率轉換電路區域形成顯著高溫區，最高溫度點轉移至功率電感與MOSFET交界處，峰值溫度達101.3℃。

尤為重要的是，熱成像揭示了散熱設計的不足：在75%負載下，雖然整體溫度未超限，但某個功率電感的局部熱點已達98.7℃，較周邊區域高出12.5℃。這種不均勻的熱分布會加速元器件老化，通過熱像儀數據指導的散熱優化后，該熱點溫度降至83.5℃，均勻性提升60%。

熱成像數據在優化設計中的實際應用

平尚科技利用熱成像數據，對AI電源進行了多輪設計改進。某國產AI訓練卡電源模塊初期樣品在高溫測試中，電源轉換芯片異常發熱，傳統手段難以定位。通過熱像儀的微距檢測，發現芯片左下角存在明顯熱點，差異達7.2℃。進一步分析揭示，3個散熱過孔效率不足且存在焊接微空洞。

基于這些發現，工程師重新布局散熱過孔，數量從9個增至15個，同時優化回流焊溫度曲線，最終將芯片最高工作溫度從121℃降至89℃，產品良率從82%提升至96%。

工業級熱管理方案的技術特點

平尚科技工業級熱管理方案已滿足AI電源領域的嚴格要求。通過采用高導熱硅膠、優化散熱器布局以及改進PCB層疊設計，將電源模塊在55℃環境溫度下的持續運行能力提升至96小時無性能衰減。實測數據顯示，優化后的方案可將電源系統在滿載條件下的峰值溫度降低18-22℃，大幅提升了系統可靠性。

熱成像技術的發展趨勢與展望

隨著AI服務器功率密度的不斷提升，熱成像技術也在持續進步。目前，先進的熱像儀已能捕捉5ms內138℃的瞬態過熱現象，為分析電源啟動過程的電流沖擊提供了可能。未來，結合人工智能算法的熱分析系統將能自動識別異常熱模式，實現早期故障預警，為AI電源的可靠性設計提供更強支撐。

通過系統化的熱成像分析，平尚科技在工業級AI電源領域不斷完善熱管理解決方案，助力國產AI硬件在高效能與高可靠性方面實現突破。熱成像技術作為連接設計與實踐的橋梁，將繼續在電子設備微型化與高功率化的進程中發揮不可替代的作用。
