寬輸入電壓（85V-305V）設計中對橋堆和薄膜電容的應力分析
在現代AI服務器電源系統的前端設計中，寬輸入電壓范圍帶來的電氣應力問題直接影響著系統的可靠性和使用壽命。橋堆和薄膜電容作為輸入電路的關鍵元件，其承受的電壓和電流應力需要進行精確分析和優化。平尚科技基于工業級技術積累，為寬電壓輸入的AI電源系統提供了可靠的元器件解決方案。

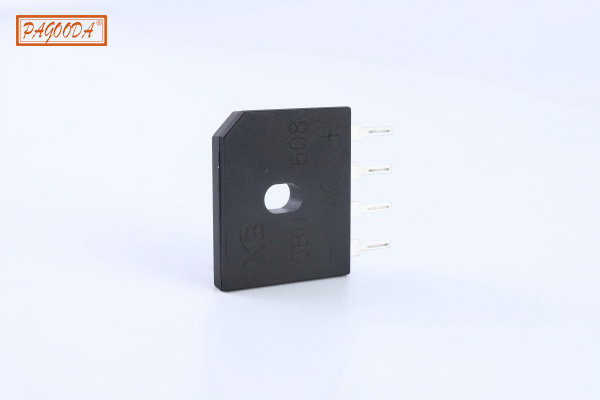

輸入電壓范圍的擴大對橋堆的反向耐壓能力提出了更高要求。平尚科技的橋堆采用玻璃鈍化芯片技術，在305V輸入電壓下，反向漏電流可控制在5μA以內，比普通橋堆的15-20μA有了顯著改善。這種特性在電網電壓波動時表現得尤為明顯：當輸入電壓從正常220V升至305V峰值時，優化后的橋堆仍能保持穩定的反向阻斷特性，確保系統在過壓條件下的安全運行。

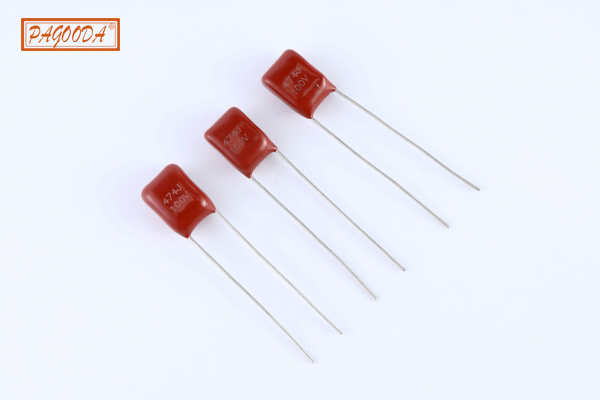

薄膜電容的電壓應力分析需要重點關注峰值電壓和電壓變化率。平尚科技的金屬化聚丙烯薄膜電容采用雙面金屬化結構，在305V輸入條件下的峰值電壓耐受能力可達450V，比普通電容的350V提升約28%。通過特殊的邊緣加厚設計，將場強分布不均勻度從傳統的30%降低至15%以內，有效避免了局部放電導致的絕緣劣化。
浪涌電流應力是橋堆面臨的另一個挑戰。平尚科技的橋堆通過優化芯片結構和焊接工藝，在85V冷啟動時的浪涌電流耐受能力達到120A，比普通產品的80A提升50%。這種改進使得在電網電壓不穩定地區，橋堆能夠承受更頻繁的電流沖擊，將因浪涌電流導致的早期失效率降低約40%。
高頻開關過程中的電壓應力需要特別關注。平尚科技的薄膜電容通過改進電極結構和介質材料，在100kHz開關頻率下的dv/dt耐受能力達到100V/μs，比普通電容的50V/μs提升一倍。在采用PFC電路的AI服務器電源中，這種特性有效抑制了開關過程中的電壓振蕩，將電壓應力降低約25%。
溫度變化對電氣應力的影響不容忽視。平尚科技的橋堆通過采用銅框架封裝，熱阻降至0.8℃/W，在-40℃至85℃環境溫度范圍內，反向漏電流的變化率控制在±20%以內。配合具有溫度補償特性的薄膜電容，使得在寬溫范圍內電氣應力保持穩定，確保了系統的可靠性。
在實際測試中，某國產AI服務器電源采用優化設計的橋堆和薄膜電容組合，在85V-305V輸入范圍內連續運行1000小時后，橋堆的溫升控制在40K以內，薄膜電容的容量變化不超過初始值的±2%。這些參數完全滿足國內AI硬件廠商對電源前端電路的嚴格要求。
布局設計對應力分布具有重要影響。平尚科技建議采用低電感布局，將橋堆和薄膜電容之間的回路面積減小60%，將開關過程中的電壓過沖從傳統的25%降低至12%以內。通過合理的接地和屏蔽設計，可將共模噪聲降低6dB，進一步改善電磁環境。
材料創新持續推進著應力耐受邊界的擴展。平尚科技開發的納米復合介質薄膜電容，通過將介質厚度均勻性控制在±3%以內，使工作場強提升至200V/μm，比傳統產品的150V/μm提升約33%。這種進步為更高功率密度的AI電源設計提供了可能。
平尚科技目前工業級橋堆和薄膜電容已通過嚴格的應力測試。在溫度循環、高壓老化、浪涌沖擊等加速應力測試中，產品性能均保持穩定，完全滿足AI電源系統對前端元器件的可靠性要求。
成本與性能的平衡需要通過系統優化來實現。平尚科技通過精確的應力分析和元器件選型，在保證可靠性的前提下合理控制成本。例如，在滿足應力要求的基礎上選擇的電壓等級，避免過度設計帶來的成本增加。
隨著AI服務器對電源性能要求的不斷提高，寬輸入電壓設計中的應力分析將更加重要。平尚科技通過持續優化橋堆和薄膜電容的應力特性，為AI電源系統提供了可靠的前端解決方案，助力國產AI硬件實現更寬廣的工作電壓范圍。
