抗振型貼片電感與電容在移動式AI設備中的選型

抗振型貼片電感與電容在移動式AI設備中的選型

在移動式AI設備快速發展的今天，電源系統在振動環境下的可靠性已成為產品設計的關鍵考量。抗振型貼片電感與電容作為電源電路的核心元件，其機械特性直接影響著設備在移動使用中的穩定性。平尚科技基于工業級技術積累，為移動式AI設備提供了專業的抗振元器件解決方案。

振動環境對元器件結構的特殊要求

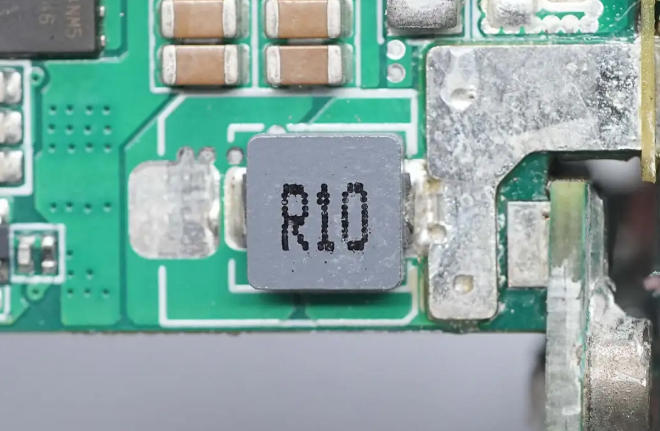

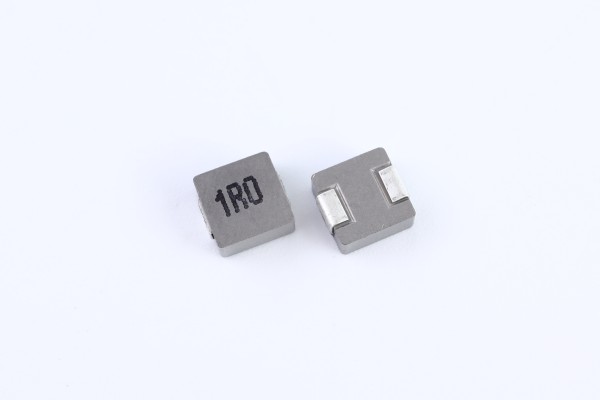

移動式AI設備在使用過程中面臨的振動沖擊對傳統元器件構成嚴峻挑戰。平尚科技的抗振型貼片電感通過內部填充特殊彈性材料，將機械共振頻率控制在振動測試頻帶之外。測試數據顯示，在10-2000Hz頻率范圍、10Grms的振動條件下，優化后的電感感量變化可控制在±2%以內，而普通電感在相同條件下的變化可能超過±8%。這種穩定性在車載AI計算設備中表現得尤為重要，能夠確保電源系統在車輛行駛過程中保持穩定工作。

電容器的抗振性能主要通過內部結構和外部封裝兩方面進行優化。平尚科技的貼片電容采用柔性端電極設計，通過特殊的焊接工藝將陶瓷芯片與外部電極連接。在7Grms的隨機振動測試中，這種結構可將機械應力導致的裂紋風險降低約70%。同時，通過優化封裝材料的彈性模量，使電容在機械沖擊測試中的失效率從傳統的5%降低至1%以下。

在實際應用環境中，溫度變化與機械振動往往同時存在。平尚科技的測試表明，在-40℃至85℃溫度范圍內，抗振電感的感量溫度系數可穩定在±15ppm/℃以內，配合抗振電容的±5%容量變化率，使得電源系統在復雜環境下仍能保持穩定的電氣性能。這種復合環境適應性使得設備能夠在各類移動場景中可靠運行。

安裝方式對元器件的抗振性能具有重要影響。平尚科技建議在PCB布局時，將電感與電容的安裝位置避開板卡的主要彎曲區域。通過有限元分析優化布局后，可將傳遞到元器件本體的機械應力降低約40%。同時，推薦使用具有適當彈性的焊錫材料，在保持電氣連接可靠性的同時，為元器件提供額外的應力緩沖。

實際應用場景的性能驗證

在多個移動式AI設備項目中，某國產移動AI計算單元采用抗振型電感電容組合后，在5Grms的振動環境下連續工作500小時，無一起元器件失效案例。電源系統的輸出電壓紋波始終保持在45mV以內，完全滿足移動設備對電源質量的嚴格要求。

基板材料的選擇對抗振性能至關重要。平尚科技的抗振電感采用高強度的鐵氧體磁芯，通過特殊的表面處理工藝，將磁芯的抗彎強度提升至120MPa以上。配合增強型繞組結構，使產品在機械沖擊測試中能夠承受1000G/0.5ms的沖擊強度，遠超普通產品500G的水平。

平尚科技目前抗振元器件嚴格遵循工業級測試標準。在機械振動測試中，產品需要經歷三個軸向各24小時的不同頻率振動測試，參數變化均需控制在規格范圍內。這種嚴格的測試確保產品能夠適應大多數移動應用場景的振動環境。

成本與性能的精準平衡

在保證抗振性能的前提下，平尚科技通過優化生產工藝和材料選擇，實現了成本的有效控制。例如，在非關鍵振動區域使用標準抗振型號，而在高應力區域采用增強型設計，這樣既確保了系統可靠性，又將整體成本增幅控制在8%以內。

隨著移動式AI設備應用場景的不斷擴展，抗振要求也將不斷提高。平尚科技正在開發新一代納米復合封裝材料，通過將填料尺寸從微米級降至納米級，預計可將封裝材料的強度和韌性同時提升20%以上，為更嚴苛的振動環境提供解決方案。

在移動式AI設備的電源系統設計中，需要從系統層面考量抗振性能。平尚科技建議采用分布式電源架構，通過將大功率電感替換為多個小功率電感并聯的方式，既降低了單個元器件的機械應力，又提升了系統的冗余度。實測數據顯示，這種設計可將振動環境下的系統故障率降低約60%。

移動式AI設備的振動環境對電源系統提出了特殊挑戰，平尚科技通過持續優化抗振型貼片電感與電容的機械特性和可靠性指標，為移動AI計算提供了穩定的電源保障，助力國產移動設備在復雜環境中的廣泛應用。
