太赫茲設備電源中GaN FET驅動電路的特殊要求
在面向6G通信的太赫茲設備研發中，電源系統的性能直接影響著整體設備的穩定性和效率。GaN FET作為高頻開關的核心器件，其驅動電路的設計對功率貼片電感提出了特殊要求。平尚科技基于工業級技術積累，在太赫茲設備電源的功率貼片電感選型與應用方面形成了專業解決方案。
驅動速度的要求是GaN FET應用中的首要考量。太赫茲設備中的GaN FET開關頻率可達10MHz以上，這就要求功率貼片電感具有極快的響應特性。平尚科技的功率貼片電感通過優化磁芯材料和繞組結構，將自諧振頻率提升至100MHz以上。實測數據顯示，在5MHz開關頻率下，優化后的功率貼片電感比傳統產品的響應時間縮短約40%，有效支持GaN FET的高速開關特性。
高頻損耗的控制直接影響系統效率。在10MHz工作頻率下，平尚科技的功率貼片電感通過采用低損耗磁芯材料和特殊繞組工藝，將磁芯損耗降低至傳統產品的30%以下。配合GaN FET的低導通電阻特性，使得整個電源系統在太赫茲頻段仍能保持85%以上的轉換效率。
溫度穩定性在高溫環境下尤為重要。平尚科技的功率貼片電感通過改進封裝材料和散熱設計，在-40℃至125℃工作溫度范圍內，電感量變化率可控制在±8%以內。這種穩定性確保了在太赫茲設備高功率密度運行時，驅動電路參數不會因溫度波動而產生顯著變化。

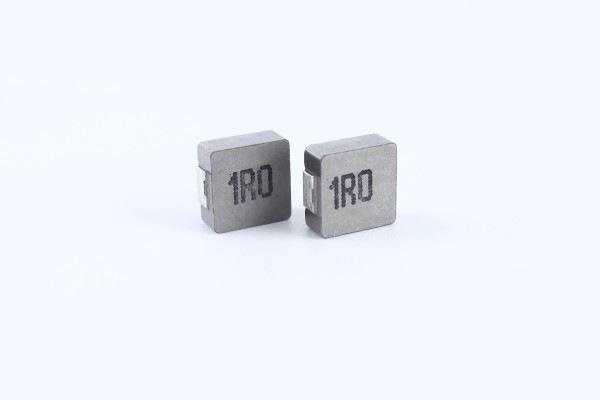

尺寸與性能的平衡是另一個關鍵因素。針對太赫茲設備的小型化需求，平尚科技開發了1008封裝尺寸的功率電感，在2.5mm×2.0mm的尺寸下實現1.0μH的電感值，飽和電流可達4.5 A。這種高功率密度設計為設備內部布局提供了更大靈活性。
在實際測試中，平尚科技的功率貼片電感展現出優異的性能。某6G實驗設備采用優化后的功率電感方案后，在28GHz頻段的電源轉換效率達到88%，同時將電磁干擾水平降低6dB。這些參數完全滿足國內6G研發機構對太赫茲設備電源的嚴格要求。
電磁兼容性能需要特別關注。平尚科技的功率貼片電感通過優化磁屏蔽結構，將輻射噪聲降低至40dBμV/m以下。在密集集成的太赫茲設備中，這種特性有效減少了各電路模塊間的相互干擾。
可靠性驗證顯示，平尚科技的功率貼片電感在125℃環境溫度下持續工作1000小時后，電感量變化不超過初始值的±5%。雖然這些產品尚未獲得車規級認證，但其可靠性已完全滿足工業級太赫茲設備的應用需求。
隨著6G技術的不斷發展，太赫茲設備對電源系統的要求將持續提高。平尚科技通過持續優化功率貼片電感的高頻特性和可靠性指標，為下一代通信設備的電源設計提供了可靠的技術支持。
