貼片電容X5R和X7R的區別

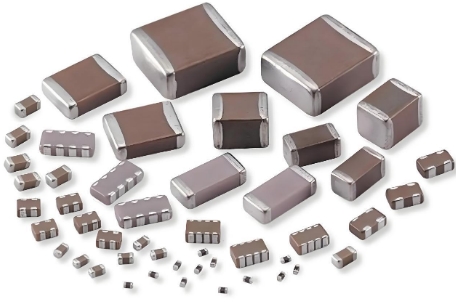

在電子電路設計中，貼片多層陶瓷電容（MLCC）的選型直接影響產品穩定性與可靠性，其中 X5R 和 X7R 作為兩類常用的溫度穩定型貼片電容，因性能特性的差異，適用場景存在顯著區分。本文結合實際應用案例，系統解析兩者的核心差異與選型邏輯。
X5R 與 X7R 核心差異解析
X5R 貼片電容：工作溫度范圍為 - 55℃至 + 85℃，電容值容差為 ±15%。其溫度穩定性適用于常規環境，但若超過 85℃，電容值會快速衰減，無法滿足高溫場景需求。
X7R 貼片電容：工作溫度范圍擴展至 - 55℃至 + 125℃，電容值容差同樣為 ±15%。通過優化介質材料配方，在高溫區間（85℃-125℃）仍能保持穩定的電容值，是高溫環境的必備。
介電常數：X5R 的介電常數約為 1500，X7R 約為 2200。相同封裝尺寸（如 0402、0603）下，X7R 可提供更高的標稱容量，例如 0603 封裝的 X7R 電容容量可達 10μF，而 X5R 通常不超過 4.7μF。
介質損耗（tanδ）：X5R 的介質損耗相對較高（1kHz 下約為 2.5%），X7R 則更低（1kHz 下約為 1.5%）。較低的介質損耗意味著 X7R 在高頻電路中能量損耗更小，發熱更少，適合高精度、低功耗場景。
X5R 貼片電容：在常溫、低應力環境下，使用壽命可達 1000 小時以上，但在高溫、高電壓應力下，壽命會顯著縮短，且易出現老化失效。
X7R 貼片電容：采用更穩定的陶瓷介質材料，抗老化性能更強，在 125℃、額定電壓下的使用壽命可達 2000 小時以上，抗溫沖、抗振動能力更優，符合工業級、汽車級可靠性要求。
X5R 貼片電容因材料成本較低、生產工藝成熟，價格比同規格 X7R 電容低 10%-30%，且市場供應量充足，適合大批量消費電子產品。
X7R 貼片電容因介質材料和工藝要求更高，成本相對較高，主要應用于對性能要求苛刻的高端電子設備。
總的來說X5R 與 X7R 電容的核心差異集中在溫度適應性、介電性能和可靠性上。選型時需以應用環境溫度為首要判斷依據：常規消費電子、常溫場景優先選用X5R貼片電容，兼顧成本與性能；汽車電子、工業控制等高溫、高可靠性場景，必須選用X7R貼片電容以保障系統穩定。
