400-003-5559
EN
×
貼片電容常見問題與解決
貼片電容（多層陶瓷電容MLCC）在電子電路中應用廣泛，但使用中常會遇到一些問題。以下是常見問題及解決方法：

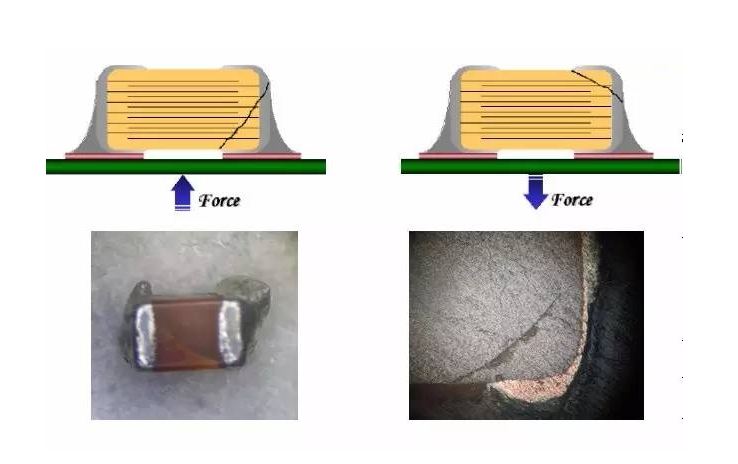

1. 電容開裂或機械損傷
原因：
電路板彎曲或機械應力（如安裝、運輸震動）。
焊接溫度過高或冷卻過快導致熱應力。
電容本身材質脆性大（如陶瓷介質）。
解決方法：

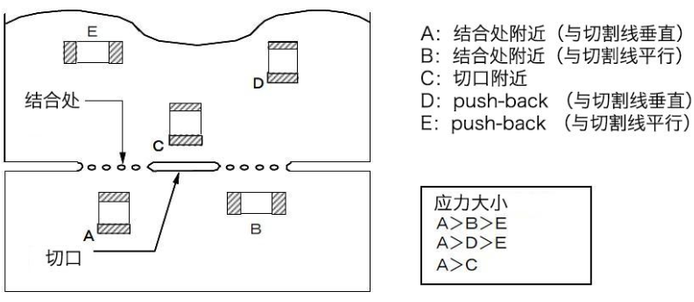

優化PCB布局，避免電容位于易彎曲區域。
選擇抗彎曲性能更好的電容（如軟端電極電容）。
控制焊接工藝（如回流焊溫度曲線）。
2. 焊接不良（虛焊、立碑）
原因：
焊盤設計不對稱或尺寸不匹配。
焊膏量不均或氧化。
回流焊時溫度不均勻。
解決方法：
確保焊盤對稱設計（推薦焊盤間距略小于電容本體寬度）。
檢查焊膏印刷質量，避免氧化或過量。
優化回流焊溫度曲線，避免局部過熱。
3. 容量衰減或失效
原因：
直流偏壓效應（Class 2類電容在高電壓下容量下降）。
高溫或高濕環境導致介質老化。
電壓或電流超過額定值（如浪涌沖擊）。
解決方法：
選擇高耐壓或Class 1類電容（如C0G/NP0）以減少偏壓影響。
避免長期工作在極限溫度/濕度下。
設計時留足余量（如電壓選型為實際需求的1.5倍以上）。
4. 漏電流或短路
原因：
介質材料缺陷（如雜質、氣孔）。
過電壓擊穿或ESD損傷。
解決方法：
選擇質量可靠的品牌電容。
加入保護電路（如TVS二極管防浪涌）。
避免手工焊接時的靜電損傷（使用防靜電烙鐵）。
5. 高頻特性差（如ESL過大）
原因：
電容寄生電感（ESL）影響高頻濾波效果。
長走線或過孔增加環路電感。
解決方法：
選擇低ESL的電容（如疊層式或三端電容）。
縮短電容與芯片的布線距離，減少過孔。
高頻場景下并聯多個小容量電容。
6. 溫度變化導致容量漂移
原因：
Class 2/X5R/X7R等材料電容的容值隨溫度變化明顯。
解決方法：
對溫度敏感電路選用C0G/NP0類電容（溫度穩定性高）。
通過電路設計補償容值變化（如溫度傳感器反饋）。
7. 嘯叫（壓電效應）
原因：
陶瓷電容在交流電壓下因壓電效應產生振動（尤其是大容量電容）。
解決方法：
改用鉭電容或聚合物電容。
優化電路頻率避開人耳可聞范圍（如20kHz以上）。
在PCB上增加阻尼材料（如硅膠固定）。
預防性建議
選型階段：根據實際需求（電壓、溫度、頻率）選擇合適的材質和規格。
PCB設計：優化焊盤尺寸、布局和走線，避免應力集中。
生產工藝：嚴格控制焊接參數，避免熱沖擊。
測試驗證：進行環境應力測試（如溫度循環、振動測試）。
通過以上措施，可顯著降低貼片電容的故障率，提高電路可靠性。
首頁
產品中心
關于我們
一鍵呼我
回頂
