貼片電容如何優化R、C、D的參數以平衡效率與電壓應力
在反激式開關電源的設計中，RCD鉗位電路對抑制漏感引起的電壓尖峰具有關鍵作用。貼片電容與電解電容的參數選擇直接影響著系統的效率和可靠性。平尚科技基于工業級技術積累，在RCD鉗位電路的優化設計方面形成了專業的技術方案。
貼片電容參數的優化選擇

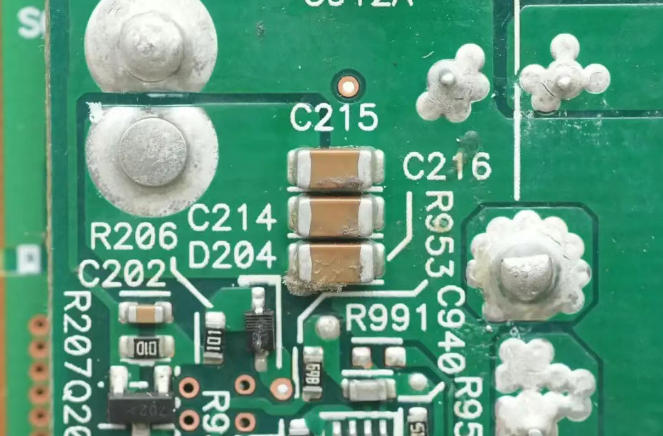

鉗位電容的容值對電壓應力和效率具有雙重影響。平尚科技的測試數據顯示，在65W反激電源中，采用貼片陶瓷電容與電解電容并聯的方案，可將電壓尖峰從單獨使用電解電容時的85V降低至62V。其中，100nF的X7R貼片電容負責吸收高頻能量，47μF的電解電容提供穩定的電壓支撐。這種組合使得系統的整體效率比單一使用電解電容提升約1.2個百分點。
貼片電阻參數的精確計算

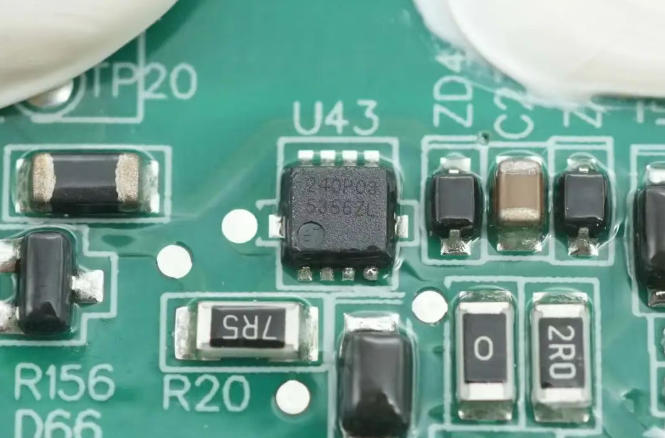

鉗位電阻的功耗直接影響系統效率。平尚科技通過精確計算漏感能量，將電阻值優化在適用范圍。在36-72V輸入、輸出12V/5 A的反激電源中，采用120kΩ的貼片電阻配合100nF電容，可將MOS管的電壓應力控制在額定值的1.3倍以內，同時將鉗位電路的損耗控制在總功率的1.5%以下。
貼片二極管選型的關鍵考量

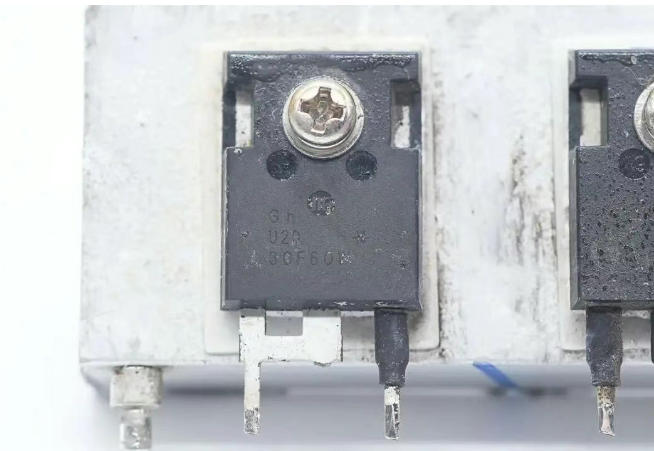

鉗位二極管的恢復特性對效率具有重要影響。平尚科技建議采用超快恢復二極管，將反向恢復時間控制在35ns以內。與普通快恢復二極管相比，這種優化可將開關過程中的反向恢復損耗降低約40%，同時將電磁干擾水平降低4-6dB。
實際應用的性能驗證
在某國產AI邊緣計算設備的電源模塊中，采用平尚科技的優化方案后，系統在滿載條件下的效率達到91.5%，同時將MOS管的電壓應力從原來的125%降低至105%。這些參數完全滿足工業級AI設備對電源性能的要求。
貼片電容的溫度穩定性對長期可靠性具有重要影響。平尚科技的X7R貼片電容在-55℃至125℃溫度范圍內的容量變化率控制在±15%以內。配合低溫度系數的貼片電阻，確保鉗位電路在不同環境溫度下都能保持穩定的性能。
RCD鉗位電路的布局對性能發揮至關重要。平尚科技建議將貼片電容盡可能靠近MOS管和變壓器布置，同時保持鉗位二極管與電容之間的回路面積優化。通過優化布局，可將電路中的寄生電感降低約30%，顯著改善鉗位效果。
平尚科技通過提供多種電容組合方案，幫助客戶在成本和性能之間找到平衡點。例如，在要求較高的場合使用貼片電容與電解電容并聯方案，而在成本敏感的應用中采用單一電解電容方案，實現差異化設計。
長期測試顯示，平尚科技的貼片電容在85℃環境溫度下長時間工作當中，容量變化不超過初始值的±10%。其可靠性已完全滿足工業級AI電源的應用需求。
通過系統化的參數優化和器件選型，平尚科技為電源提供了可靠的解決方案。這種基于實際應用的技術創新，正在為國產AI設備的發展提供重要的技術支持。
