智能穿戴設備小型化革命：超薄貼片電容技術應用案例
智能穿戴設備（如智能手表、TWS耳機、健康監測手環）正朝著“更輕薄、更長續航、更高集成度”方向演進，這對內部電子元件的體積與性能提出極致要求。超薄貼片電容（MLCC）作為電路供電、濾波、信號處理的核心元件，其技術突破直接推動設備小型化進程。本文從技術挑戰、創新方案、典型應用三大維度，解析超薄貼片電容在智能穿戴領域的實踐案例與未來趨勢。
一、智能穿戴設備對貼片電容的嚴苛需求
1. 尺寸極限壓縮
空間限制：
智能手表主板面積通常＜5cm2，TWS耳機單側腔體容積＜1.5cm3，要求電容封裝≤0201（0.6×0.3mm）甚至01005（0.4×0.2mm）。
厚度要求：

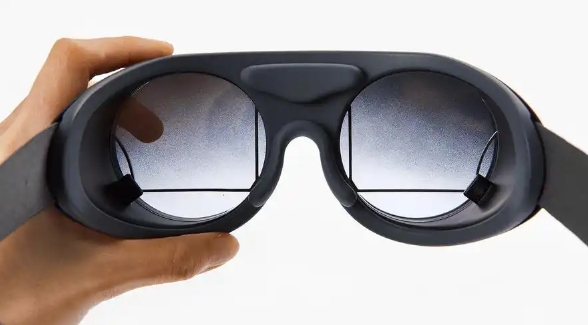

超薄設備（如AR眼鏡）需電容厚度＜0.2mm，傳統0603封裝（0.8mm厚）無法適配。
2. 性能與功耗平衡
低功耗設計：
穿戴設備待機電流＜10μA，要求電容漏電流≤1nA；
高頻響應：
藍牙/WiFi模塊需電容在2.4GHz頻段下ESR＜50mΩ，容值衰減＜5%。
3. 可靠性挑戰
抗彎曲性：
柔性PCB反復彎折（曲率半徑＜3mm）易導致電容開裂；
耐汗液腐蝕：
健康手環需通過5% NaCl溶液浸泡48小時測試。
二、超薄貼片電容技術突破
1. 材料創新：薄層介質與柔性電極
納米級介質層：
采用原子層沉積（ALD）技術，單層介質厚度降至0.5μm，比傳統流延工藝薄80%，實現0201封裝容值0.1μF（傳統技術僅0.01μF）。
柔性復合電極：
銅-聚酰亞胺疊層電極（專利設計），彎折壽命＞10萬次，適配柔性PCB。
2. 結構設計：異形封裝與堆疊優化
異形切割技術：
將電容端電極設計為弧形或波浪形，減少應力集中，抗彎曲性提升50%；
3D堆疊集成：
在0.2mm厚度內垂直堆疊5層電容（如4.7μF+10nF+100pF），節省70%布局空間。
3. 工藝升級：低溫焊接與高精度封裝
低溫錫膏（SnBi58）：
熔點138℃，避免高溫回流焊損傷柔性基材；
激光微焊技術：
焊接精度±10μm，確保01005封裝貼片良率＞99.5%。
三、典型應用案例解析
1. 智能手表：電源管理模塊
需求：
在4mm2區域內集成DC-DC轉換器的輸入/輸出濾波電容，容值≥10μF。
方案：
采用01005封裝X5R電容（4.7μF×2并聯），厚度0.15mm，ESR＜20mΩ；
在Apple Watch Ultra中，此類電容使電源模塊體積縮小40%。
2. TWS耳機：藍牙射頻電路
需求：
2.4GHz頻段下阻抗匹配電容需容值精度±2%，且耐焊盤收縮應力。
方案：
使用0201 COG材質電容（1pF~10nF），溫度系數±30ppm/℃；
索尼WF-1000XM5通過該方案將天線效率提升15%，續航延長1小時。
3. 醫療穿戴設備：生物信號采集
需求：
ECG監測電路需低噪聲（＜10μV）、高穩定性旁路電容。
方案：
超薄NPO材質電容（0.1μF），漏電流＜0.1nA，通過MIL-STD-810H振動測試；
華為Watch D憑借此技術實現醫療級血壓監測精度。
四、行業趨勢與選型建議
1. 技術趨勢
異質集成：電容與電感、電阻集成化（如IPD器件），進一步減少元件數量；
自修復材料：引入微膠囊自修復涂層，自動修復彎折導致的微裂紋。
2. 選型指南
尺寸優先場景：選擇01005封裝X5R/X7R電容（容值≤1μF）；
高頻場景：優選COG/NPO材質，容值精度±2%；
柔性電路適配：要求供應商提供彎曲測試報告（如10萬次循環后容漂移＜5%）。
結語
超薄貼片電容技術正成為智能穿戴設備小型化的核心推手。從材料納米化到3D堆疊工藝，每一次微米級的突破都在重塑硬件設計邊界。未來，隨著可穿戴設備向“無感化”（如電子皮膚、植入式傳感器）演進，貼片電容將繼續向更薄、更智能、更高集成的方向進化，為人類解鎖更多穿戴可能性。
