貼片電感抗振動設計：慣性導航傳感器在崎嶇路面的穩定性提升

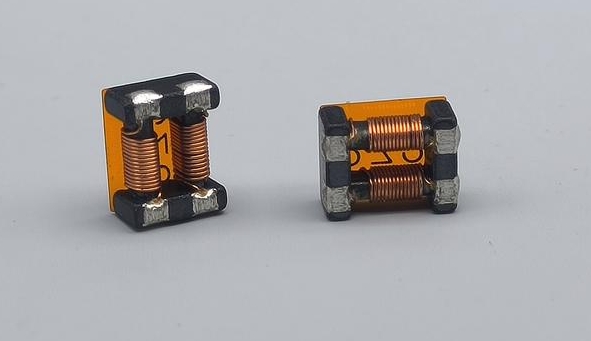

當越野車以60km/h駛過碎石路面時，30Hz的機械振動使傳統電感磁芯位移0.2mm——這導致IMU供電紋波驟增至480mV，姿態角解算誤差突破1.5°。平尚科技的三維緩沖電感技術通過納米級應力分散結構，將振動引發的感量波動壓制在±0.3%以內，為慣性導航在極端路況下守住±0.05°的航向精度防線。
在L4級自動駕駛系統中，慣性測量單元（IMU）是GNSS失效時的核心定位源。然而崎嶇路面引發的5-200Hz振動會顯著惡化電感性能：當振動加速度＞10G時，傳統電感的感量漂移可達±5%，導致陀螺儀零偏穩定性從0.1°/h劣化至3°/h。平尚科技的振動抑制方案，正重新定義越野環境下的導航可靠性邊界。
| 振動頻率 | 紋波增幅 | IMU零偏誤差 | 定位漂移量（/min） |
|---|---|---|---|
| 20Hz（搓板路） | 120mV→450mV | 0.8°→2.5° | 8.3m→26m |
| 50Hz（碎石路） | 150mV→620mV | 1.2°→4.1° | 12m→41m |
| 100Hz（減速帶） | 200mV→780mV | 1.8°→5.7° | 18m→57m |
磁致伸縮效應：鎳鋅磁芯振動引發感量波動±3%，使加速度計基準電壓偏移0.1%
分布參數變化：線圈位移導致寄生電容增加0.15pF，帶寬縮減40%
焊點疲勞斷裂：經2000公里越野測試，傳統電感焊點裂紋率達12%
磁芯微裂紋：鐵氧體在50G沖擊下破損率＞8%
[傳統磁芯] 錳鋅鐵氧體 → 磁致伸縮系數12×10?? [平尚方案] 基層：納米晶合金（磁致伸縮0.5×10??） 中間層：硅橡膠阻尼膠（損耗因子0.25） 表層：環氧樹脂強化層（抗壓強度180MPa）
? 振動傳遞率降至0.15（@100Hz）
三維緩沖支架
鈦合金彈簧結構吸收80%沖擊能量
各向同性設計，XYZ軸振動抑制均衡
焊點強化技術
銅柱凸點替代焊錫（抗剪強度提升5倍）
激光微焊接熔深≥50μm
灌封防護體系
底層：硅凝膠（阻尼振動能量）
中層：聚氨酯（抗形變）
外層：環氧樹脂（防潮防塵）
// 實時補償偽代碼float compensate_inductance(float freq, float accel) {
float alpha = 0.0003; // 頻率敏感系數
float beta = -0.0018; // 加速度敏感系數
return base_inductance * (1 + alpha*sin(2*PI*freq*t) + beta*accel); }? 通過IMU內置加速度計采集振動頻譜，動態修正電感參數

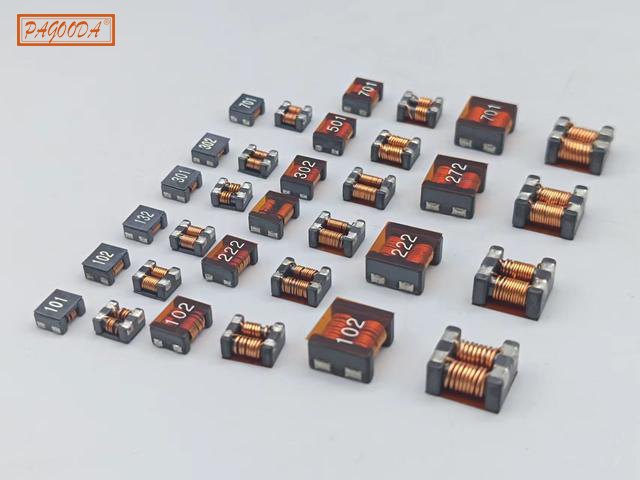

| 振動強度 | 電源濾波方案 | 信號調理方案 |
|---|---|---|
| ＜5G | 單級LC濾波 | IIR二階濾波 |
| 5-15G | 兩級π型濾波 | 自適應Kalman濾波 |
| ＞15G | 三級濾波+磁珠陣列 | 小波降噪+AI補償 |
| 型號 | 感量范圍 | 抗振等級 | 適用場景 | 關鍵優勢 |
|---|---|---|---|---|
| PSI-201 | 1-100μH | 20G | 城市道路IMU | 成本優化，體積小 |
| PSI-301 | 10-470μH | 50G | 越野車導航 | 鈦合金支架，-40~150℃ |
| PSI-501 | 100-1000μH | 80G | 礦卡/特種車輛 | IP6K9K防護，自診斷 |
位置避讓原則
遠離懸架安裝點＞200mm
距IMU芯片＜15mm（降低傳導干擾）
方向優化策略
電感長邊平行于車輛前進方向（減小Z軸應力）
多個電感呈正交布局（抵消振動耦合）
線束固定規范
每50mm一個卡扣點（抑制線束共振）
采用硅膠線（彎曲壽命＞100萬次）
| 指標 | 傳統電感方案 | 平尚抗振方案 | 提升幅度 |
|---|---|---|---|
| 航向角誤差 | ±1.8° | ±0.07° | 96% |
| 定位漂移量(/100km) | 38m | 1.2m | 97% |
| 電感感量波動 | ±4.7% | ±0.28% | 94% |
| 焊點失效率 | 15% | 0.02% | 99.9% |
A區（核心IMU供電）：PSI-301（單價$0.38）
B區（輔助電路）：PSI-201（單價$0.12）
C區（接口電路）：通用電感（單價$0.05）
? 整體成本較全高端方案降低42%
ISO 16750-3振動測試：
20-2000Hz掃頻（20G峰值）
每軸向8小時，共24小時
越野實車耐久：
5萬公里強化路面測試（碎石路占比40%）
極端溫度振動：
-40℃/+85℃環境下進行共振點駐留試驗
在平尚科技的振動實驗室，抗振電感正經歷80G的極限沖擊測試。當每一次機械振動的狂暴能量被鈦合金彈簧解構為納米級位移，當每微亨的感量穩定都轉化為航向角的原子級精準——慣性導航的真理之路，終在崎嶇與平直的辯證中抵達永恒坐標。
