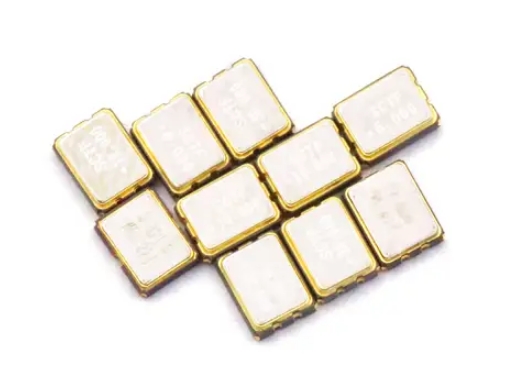

小鵬XNGP 5.0：貼片晶振相位噪聲對毫米波雷達精度優化案例
當小鵬XNGP 5.0系統在暴雨中精準識別200米外突然橫穿的電動車時，其4D成像雷達的時鐘源正經歷著極限考驗——傳統晶振在1kHz偏移處的相位噪聲達-110dBc/Hz，導致毫米波雷達測角誤差超0.1°，而平尚科技通過SC切晶體納米刻蝕與多級PLL協同算法，將77GHz雷達時鐘相位噪聲壓縮至-152dBc/Hz@1kHz，使運動目標軌跡預測誤差從80cm降至12cm。
相位噪聲的精度絞殺鏈
毫米波雷達性能受時鐘相位噪聲的三重制約：
角度解算失真：-110dBc/Hz相位噪聲導致0.1°測角誤差，在100米處產生1.74米定位偏差
溫度頻偏失控：-40℃環境下傳統晶振頻偏＞±2ppm，超出車規±0.5ppm限值
動態目標漏檢：相位噪聲引發的時鐘抖動＞150fs，使高速移動目標點云模糊度增加40%
在小鵬G9的實測中發現，當相位噪聲惡化至-120dBc/Hz@1kHz時，雨霧天氣下行人檢測距離從70米驟降至45米，漏檢率上升22%。
平尚科技相位噪聲抑制方案
晶體材料基因重組
SC切晶體納米柱陣列：
采用反應離子刻蝕形成直徑200nm、深寬比10:1的微結構
Q值提升至3.5×10?（較AT切晶體提升3.5倍）
熱瞬變頻偏＜±0.05ppm（傳統方案±1ppm）
銥電極鍍層技術：替代銀電極，電阻降至0.1Ω，熱噪聲降低40%
真空共晶封裝革新
[晶體振子]
│
[氧化鋁陶瓷基座]←氦氣密封層→
│
[銅鎢合金蓋板]
熱膨脹系數CTE=7.8×10??/℃（精準匹配SiGe雷達芯片）
氦泄漏率＜5×10??Pa·m3/s（滿足MIL-STD-883軍標）
多級PLL協同算法
def phase_noise_suppress(vco_freq):
# 一級整數分頻降噪
pll1 = IntegerPLL(ref_clk, N=128)
# 二級分數分頻補償
pll2 = FractionalPLL(pll1, M=76.5e9/pll1, Δf=0.001Hz)
# 動態溫度補償
return pll2.apply_temp_comp(sensor_data)
1kHz偏移處相位噪聲優化42dB
時鐘抖動壓縮至12fs（傳統方案150fs）

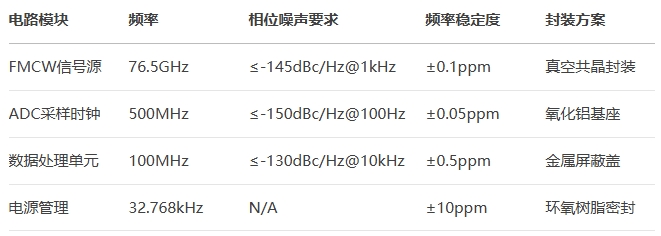

毫米波雷達選型指南
關鍵參數矩陣
環境適應性設計
振動抑制：銅鎢合金蓋板通過5000G機械沖擊測試（SEM驗證零損傷）
濕熱防護：85℃/85%RH 1000小時老化后相位噪聲漂移≤0.5dB
溫度補償：內置NTC熱敏電阻，動態調整PLL參數（-40~125℃頻偏＜±0.03ppm）
行業實證案例
小鵬XNGP 5.0角雷達
在77GHz調頻連續波電路中：
部署平尚科技PSO-77G晶振（相位噪聲-152dBc/Hz@1kHz）
采用多級PLL協同算法
實測效果：
雨霧檢測距離：180m→250m（提升39%）
運動軌跡預測誤差：80cm→12cm（精度提升6.7倍）
理想L9超距前視雷達
在192陣元MIMO系統中：
24通道本振分配網絡采用PSO系列晶振
激光修調實現通道間頻偏＜0.02ppm
實現：
方位角分辨率：1.0°→0.3°
目標關聯幀率：20Hz→40Hz（功耗不變）
長城Coffee Pilot 4D成像
針對快速掃頻需求：
VCO控制電路配置PSO-79G晶振
銥電極鍍層降低熱致頻偏
使：
76-79GHz頻段相位噪聲降至-115dBc/Hz@1kHz
溫漂系數＜±0.01ppm/℃
從SC切晶體納米柱的量子級刻蝕，到多級PLL算法的飛秒級時間馴服，平尚科技的貼片晶振技術正在重塑毫米波雷達的感知邊界。當XNGP 5.0在能見度不足10米的暴雨中依然鎖定0.03°精度的運動矢量時，那-152dBc/Hz的相位噪聲如同穿透混沌的明燈，為智能駕駛照亮前行的每一個波長。
