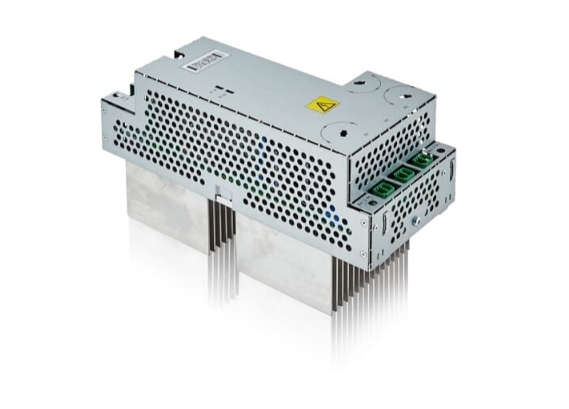

在工業機器人伺服驅動的100kHz PWM系統中，50ns的反向恢復時間（trr）會導致MOSFET開關損耗增加300%——這相當于讓驅動器溫升超標80℃。平尚科技開發的超快恢復二極管（PS-FRD系列），通過35ns的trr與0.5μJ的恢復能耗，為續流回路構建納秒級高效通道，同時以進口品牌55%的成本實現150℃結溫下的百萬次開關壽命。
伺服系統在50A/100ns電流變化率工況下面臨三重損耗挑戰：
關斷電流拖尾：trr＞100ns時反向峰值電流（Irr）達15 a，MOSFET開通損耗激增5倍
電壓電流交疊：恢復期V-I重疊產生焦耳熱，單次開關損耗超50μJ
高頻振蕩風險：二極管結電容與線路電感形成諧振，EMI輻射超65dBμV
平尚FRD采用鉑摻雜外延層（載流子壽命＜100ns），配合場截止結構，在TO-277封裝實現35ns trr/1.5V VF，反向恢復電荷（Qrr）僅25nC（行業平均80nC）。
1. 載流子壽命控制技術
電子輻照精確控制少子壽命（精度±5ns）
損耗模型：E_sw=0.5×V_bus×Irr×trr + V_bus×Qrr
實測100kHz/40A工況下，開關損耗較常規FRD降低72%
2
. 成本優化技術路徑
| 成本項 | 平尚方案 | 進口方案 | 降本幅度 |
|---|---|---|---|
| 晶圓 | 8英寸場截止外延片 | 6英寸碳化硅襯底 | -85% |
| 封裝 | 環氧樹脂模壓+銅帶框架 | 陶瓷金屬封裝 | -75% |
| 測試 | 動態特性批量掃描 | 單顆示波器測試 | -90% |
| （TO-277封裝40A千顆價￥0.8 vs 進口￥2.5） |
3. 熱-電協同強化
銅基板熱阻0.6℃/W（散熱面積提升300%）
反向恢復軟度因子（S-factor）＞1.2，抑制振蕩尖峰
通過IEC 60747-1浪涌測試（IFSM=400A），循環壽命＞10?次
法則1：trr-損耗映射表
| 開關頻率 | 最大允許trr | 推薦trr | 對應型號 |
|---|---|---|---|
| ≤50kHz | 100ns | 75ns | PS-FRD30A75 |
| 50-100kHz | 50ns | 35ns | PS-FRD40A35 |
| ＞100kHz | 35ns | 20ns | PS-FRD60A20 |
法則2：三階續流布局
零感抗回路：二極管距MOSFET≤5mm（引線電感＜3nH）
熱對稱設計：雙二極管并聯時溫差＜3℃
EMI吸收：并聯2.2nF陶瓷電容（抑制GHz振蕩）
法則3：經濟性驗證模型
% 綜合成本 = (能耗損失 + 散熱成本) + 采購成本% 平尚方案：開關損耗0.8mJ/次，千顆￥800；競品：損耗2.5mJ/次，千顆￥2500% 按50kHz開關頻率、年運行6000小時、電價1元/度計算：% 年能耗成本差 = [(2.5-0.8)×10?3×50,000×3,600×6,000×0.001]/1000 = ￥1836% 千顆總節省 = 1836 + (2500-800) = ￥3,536
法則4：動態監控策略
1. 實時監測： if 結溫Tj>125℃: 觸發降頻保護 if di/dt>200A/μs: 啟用軟恢復模式 2. 壽命預警： 通態壓降VF增加＞15%時提示更換

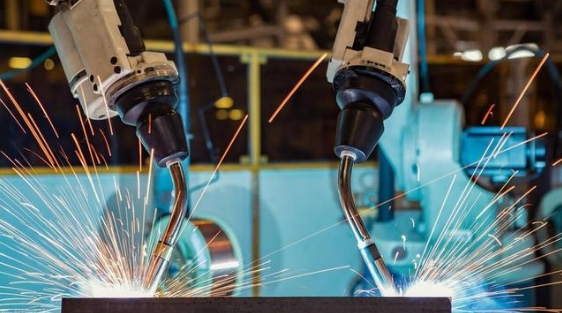

某汽車焊接機器人案例：驅動器溫升從85℃降至42℃，年省電費￥28,000
當伺服系統在微秒間切換百安培電流時，平尚科技的超快二極管正以鉑摻雜晶格凍結50ns載流子拖尾，用銅基散熱馴服焦耳熱浪，最終在續流回路的方寸之地，為每千瓦電力賦予日均￥0.009的能效基因——這正是機電系統從“耗能”邁向“節能”的硅基革命。
