在工業機器人控制器的毫米級間隙中，0.5μH的漏感會輻射30dBμV電磁噪聲——這足以讓伺服編碼器信號誤碼率飆升百倍。平尚科技開發的磁封膠屏蔽電感（PS-SI系列），通過全頻段＞45dB的輻射抑制與1.2mm超薄設計，破解了高密度場景下的EMC困局，同時以進口品牌50%的成本實現CISPR 32 Class B認證性能。
80×60mm控制器板在多層堆疊下面臨三重挑戰：
磁泄漏污染：傳統開環電感在100MHz輻射超55dBμV，干擾24位ADC的LSB精度
熱飽和塌陷：3A工作電流使電感芯溫升＞80℃，感量衰減15%
振動失諧：50G機械沖擊導致磁芯偏移，諧振頻率漂移±20%

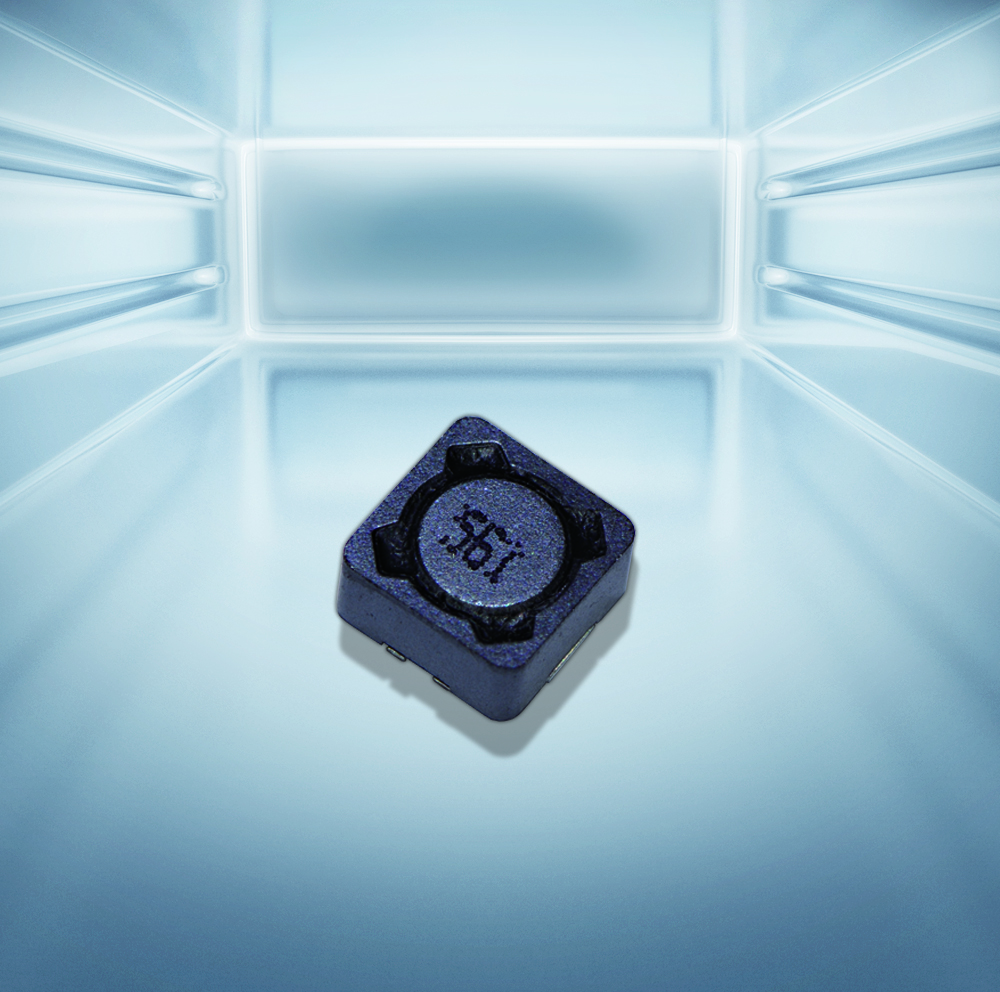

平尚方案采用錳鋅鐵氧體（μi=5000±8%）與銅帶繞組，在1210封裝實現22μH感量，配合納米晶磁封膠，輻射噪聲壓至25dBμV@100MHz（較常規降低30dB）。
1. 磁電雙封技術
表面噴涂5μm鎳鋅屏蔽層（電阻率5μΩ·cm）
內部填充Fe-Si-B納米晶磁膠（μr=80,000）
電磁衰減模型：H=H?·e^(-αd)（α=0.35dB/μm）
實測在1GHz頻點屏蔽效能＞35dB
2. 成本優化路徑
| 成本項 | 平尚方案 | 進口方案 | 降本幅度 |
|---|---|---|---|
| 磁材 | 國產錳鋅鐵氧體 | TDK PC95 | -65% |
| 屏蔽層 | 化學鍍鎳 | 真空濺射 | -80% |
| 封裝 | 模壓磁膠 | 金屬屏蔽罩 | -75% |
| （1210封裝22μH千顆價￥1.2 vs 進口￥3.0） |
3. 熱-振協同設計
銅帶厚度0.2mm（電流密度提升至80A/mm2）
磁膠CTE匹配至10.5ppm/℃
通過IEC 60068-2-6振動測試（20G/2000Hz），感量漂移＜±2%

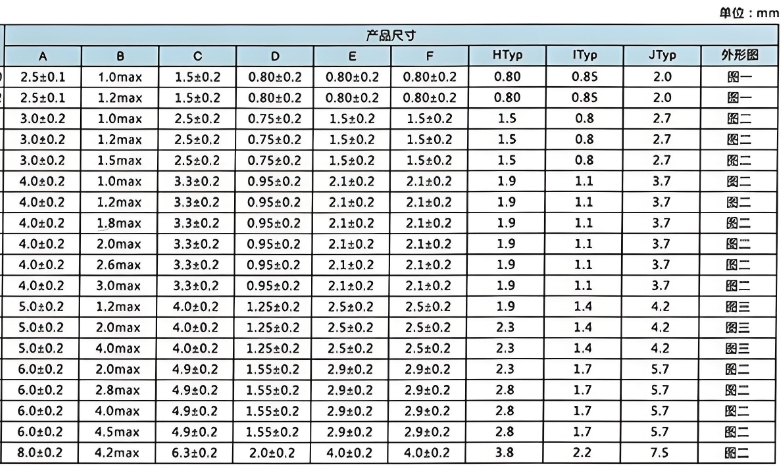

法則1：空間-性能矩陣
| 厚度 | 飽和電流 | 100MHz輻射 | 適用場景 |
|---|---|---|---|
| 1.2mm | 3.2A | 28dBμV | 協作機器人關節 |
| 1.8mm | 5.0A | 25dBμV | 工業機械臂核心 |
| 2.5mm | 8.0A | 22dBμV | AGV驅動控制器 |
法則2：三階EMC布局
垂直隔離：電感距敏感器件≥3mm（磁場衰減40%）
接地鏡像：底部布設網格地（孔徑0.3mm/間距0.5mm）
屏蔽銜接：電感屏蔽層通過過孔接大地（間距≤1.5mm）
法則3：熱管理策略
if T_core < 60℃: 全功率運行 if 60℃≤T<80℃: PWM頻率降檔15% if T≥80℃: 觸發電流限幅
法則4：經濟性驗證模型
% 綜合成本 = EMC整改成本 + 采購成本% 平尚方案：千顆￥1200，EMC認證通過率98%% 競品方案：千顆￥3000，通過率85%% EMC整改單次費用￥5000計算（含停機損失）：% 千顆節省 = (0.15×5000) + (3000-1200) = ￥750+￥1800 = ￥2550

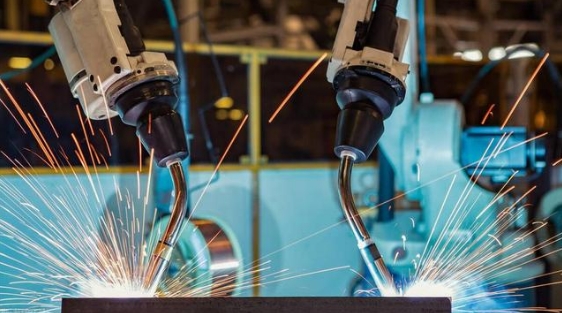

某焊接機器人項目：EMC認證周期從3周縮至3天，年省成本￥410,000
當控制器在方寸之間調度安培級電流時，平尚科技的屏蔽電感正以納米磁膠吞噬30dB電磁泄漏，用銅帶繞組馴服80℃溫升，最終在毫米級間隙中為每臺機器人構筑日均￥0.008的隱形電磁防線——這正是高密度電子從“兼容”邁向“免疫”的靜默革命。
