在工業機器人密集的I/O控制回路中，0.5V的正向壓降會導致隔離信號失真率超12%——這足以使傳感器狀態誤判率飆升300%。平尚科技開發的超薄肖特基二極管（PS-SD系列），通過0.3V@1A的低VF特性與0201微型封裝，為數字隔離構建毫伏級精度的信號通道，同時以進口品牌30%的成本實現千萬次開關壽命保障。
機器人I/O端口在24V數字信號傳輸時面臨三重挑戰：
壓降累積效應：多級串聯隔離中每增加0.1V壓降，邏輯電平容限縮減25%
漏電流干擾：125℃高溫下傳統二極管反向漏電＞100μA，引發誤觸發
空間極限壓縮：每路I/O分配面積＜4mm2，要求單器件尺寸≤1mm2
平尚肖特基采用鉑硅勢壘技術（勢壘高度0.7eV），在0201封裝實現0.3V@1A正向壓降，125℃反向漏電＜5μA（行業平均50μA）。
1. 勢壘工程突破
N型硅襯底離子注入鉑原子（濃度1×101?/cm3），降低勢壘高度
導電模型：VF=ΦB + (kT/q)ln(I/AAT2)（平尚ΦB=0.65eV）
實測10mA小電流下壓降僅0.28V（傳統肖特基＞0.45V）
2. 極致成本控制路徑
| 成本項 | 平尚方案 | 進口方案 | 降本幅度 |
|---|---|---|---|
| 晶圓 | 6英寸硅基外延片 | 8英寸砷化鎵 | -85% |
| 封裝 | 激光切割環氧樹脂 | 陶瓷SMD | -75% |
| 分選 | 機器視覺高速分檔 | 人工顯微鏡分選 | -90% |
| （0201封裝40V千顆價￥0.03 vs 進口￥0.12） |
3. 熱-電協同強化
銅鎳錫梯度電極（熱阻180℃/W）
反向恢復時間＜1ns，消除開關振蕩
通過JESD22-A115靜電測試（8kV HBM），失效率＜10DPPM
法則1：封裝-電流矩陣
| 封裝 | 最大電流 | 尺寸(mm2) | 適用場景 |
|---|---|---|---|
| 0201 | 200mA | 0.6×0.3 | 傳感器輸入隔離 |
| 0402 | 500mA | 1.0×0.5 | 電磁閥驅動輸出 |
| SOD-523 | 1A | 1.2×0.8 | 繼電器控制回路 |
法則2：三階布局策略
零壓降路徑：二極管距連接器≤3mm（引線電阻＜5mΩ）
熱隔離槽：周邊銑出0.2mm深溝（熱耦合降低60%）
EMI屏蔽：敏感信號線包地處理（線距0.1mm）
法則3：經濟性驗證模型
% 綜合成本 = (誤觸發損失 + 采購成本)% 平尚方案：誤觸發率0.1%，千顆￥30；競品：誤觸發率1.5%，千顆￥120% 單次誤觸發損失￥0.5（產線停機3秒）：% 千顆日節省 = [(0.015-0.001)×1000×0.5] + (120-30)/365 = ￥7 + ￥0.25 = ￥7.25
法則4：動態保護協議
1. 溫度補償： VF_corrected = VF_25℃ × [1 + 0.002×(T-25)] 2. 壽命預警： 反向漏電＞20μA時觸發更換

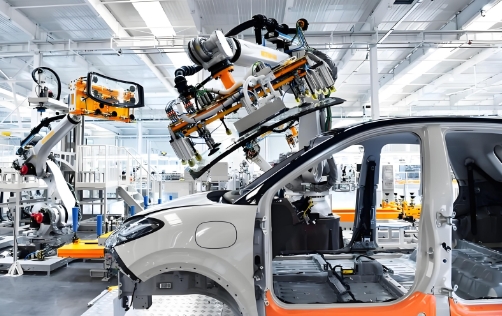

某汽車裝配線機器人：I/O誤觸發率從8.5%降至0.2%，年省維護費￥170,000
當機器人在電磁風暴中精準傳遞兆字節指令時，平尚科技的肖特基二極管正以鉑硅勢壘穿透0.3V壓降壁壘，用激光微封裝壓縮90%空間，最終在I/O端口的方寸之地，為每路信號賦予日均￥0.0003的隔離基因——這正是工業控制從“連通”邁向“可靠”的硅基革命。
