機器人電機溫度監控與隔離上報系統設計

當工業機械臂以2000rpm高速運轉時，其關節電機繞組溫度可能在30秒內飆升60℃——實時溫度監控系統正成為機器人安全運行的最后防線。

在機器人高功率密度電機普及的今天，溫度失控防護直接關乎設備壽命與人身安全。平尚科技憑借在電子元器件領域的技術積累，其NTC熱敏電阻與光耦隔離組合方案，為國產機器人構建起毫秒級響應的溫度監控網絡。

溫度監控的生死時速

工業機器人關節電機在堵轉工況下，繞組溫度每分鐘可上升10℃以上。某汽車焊接機械臂的伺服電機曾因軸承卡滯，3分鐘內溫度從85℃飆升至155℃，遠超絕緣材料耐受極限。

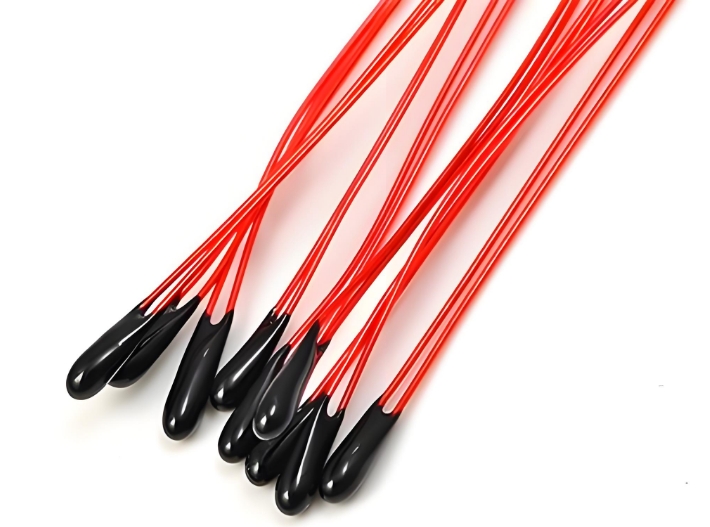

溫度失控的代價觸目驚心：AGV驅動電機過熱可能引發鋰電池起火，手術機器人關節異常升溫可能導致患者燙傷。平尚科技MF52系列NTC熱敏電阻采用環氧樹脂封裝，在-50℃~150℃范圍內實現±0.5℃測量精度，其0.3秒熱響應時間比傳統傳感器快5倍。

平尚科技的協同解決方案

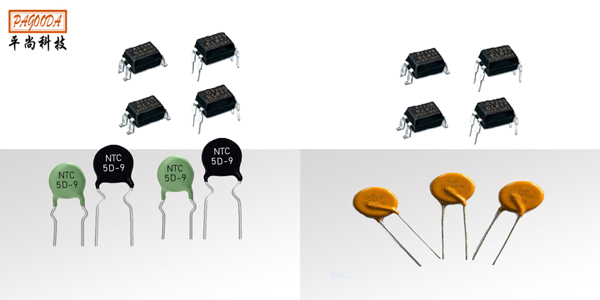

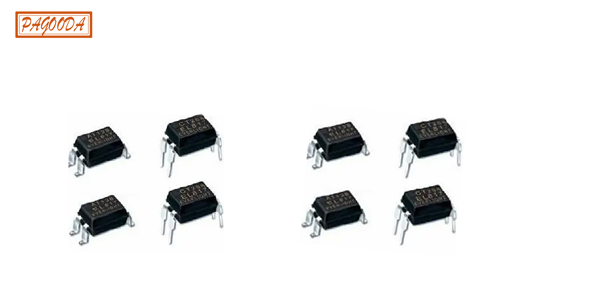

在電機溫度監控系統中，NTC與光耦形成雙重保障：熱敏電阻實時感知溫度變化，光耦實現高低壓電路隔離。平尚10kΩ（25℃）NTC配合CTR≥200%的光耦（如PS2801），可在0.5ms內完成溫度信號隔離傳輸。

抗干擾設計突破工業環境限制。平尚玻璃封裝NTC（直徑1.5mm）耐受150kV/m電磁場強度，其雙絞線引線結構將共模干擾降低40dB；高速光耦內置屏蔽層，在變頻器PWM噪聲環境下保持信號傳輸誤碼率<10??。

針對多關節機器人系統，平尚開發了獨特的級聯拓撲。單總線串聯8個NTC傳感器（每個關節配置1個），通過1片八通道光耦陣列（PS2808）實現集中隔離，比傳統方案節省70%布線空間。系統采用時間片輪詢機制，每100ms完成全關節溫度掃描。

系統級優化設計指南

設計機器人溫度監控系統需把握三大維度：響應速度、隔離強度、故障診斷。典型三級防護架構：

• 感知層：電機繞組嵌入直徑2mm微型NTC（B值3435K），熱響應時間<0.5秒

• 隔離層：高速光耦（CTR≥200%）耐受5kVrms絕緣電壓，傳輸延遲<3μs

• 控制層：比較器設置三級閾值（85℃預警/105℃降頻/125℃斷電）

在關節模塊空間受限場景，平尚推薦采用NTC-光耦集成模塊（3×3×1.5mm）。該模塊內置10kΩ熱敏電阻與數字式光耦，通過I2C接口輸出溫度值，比分離方案節省85%空間，特別適合協作機器人關節應用。

選型黃金法則：NTC需關注B值精度（±1%）、熱時間常數（<1秒）；光耦優選CTR線性區≥15mA、隔離電壓≥3.75kVrms；布線時雙絞線節距<20mm以抑制共模干擾。

成本優化與技術創新

平尚通過材料創新實現顯著成本優勢。NTC采用新型錳鈷鎳系熱敏材料，比傳統配方成本降低35%；光耦芯片級封裝（COP）技術減少60%金線用量，使PS2801系列價格比日系競品低40%。

創新結構設計提升可靠性。NTC引線采用抗彎折硅膠套管，經5000次90°彎折測試后阻值變化<0.3%；光耦輸出端內置ESD保護二極管，可承受±15kV接觸放電，為室外移動機器人提供雷擊防護。

機器人場景深度應用

在工業機械臂領域，平尚方案助力某汽車生產線將電機故障率降低90%。其核心是在六個關節電機各部署三支NTC：繞組端部兩支（監測相間溫差），外殼一支（監測散熱狀態）。溫度數據通過ISO7840增強型數字隔離器傳輸，響應延遲<2μs。

服務機器人實現智能溫控突破。某送餐機器人采用平尚微型NTC陣列（0402封裝），在輪轂電機內部建立4點測溫網絡。當檢測到輪胎卡滯導致單點溫度驟升10℃時，系統在0.1秒內切斷電源，比傳統熱保護器快20倍。

特種機器人驗證極端環境適應性。防爆巡檢機器人在油氣環境中使用平尚全密封NTC（IP68防護），配合光纖隔離器實現本質安全。其獨創的溫度梯度算法通過比較相鄰關節溫差（>15℃即報警），在電機絕緣失效前提前30分鐘預警。

溫度是機器人健康的晴雨表。從汽車工廠里不知疲倦的機械臂，到醫院走廊穿梭的送藥機器人，再到油田管道間巡檢的防爆機器人，平尚科技的NTC熱敏電阻與光耦隔離方案，始終在電流與溫度的臨界點上守護著設備的運行安全。

當國產機器人產業向高可靠領域邁進時，平尚科技的溫度監控系統正在為智能裝備鑄就無懈可擊的防火墻。在每一次電機的旋轉中，每一度溫度讀數的背后，都是對安全承諾的堅守。
