當300臺物流機器人同時啟動充電時，電網側的電流諧波可能超過40%——功率因數校正電路正成為機器人充電網絡的能源凈化器。
在機器人集群智能充電時代，98%以上的轉換效率與20000小時無故障運行已成為充電樁的核心指標。平尚科技憑借在工業級電子元器件領域的技術積累，其薄膜電容與橋堆協同的PFC解決方案，為國產機器人充電系統構筑了高效可靠的能量轉換基石。

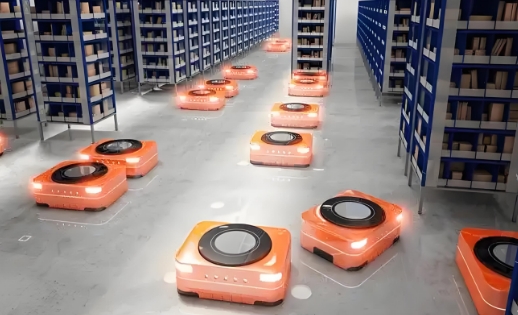

工業機器人充電樁在滿載時可能產生高達30%的電流諧波。某倉儲中心的50臺AGV同時充電時，曾因電流THDi超標導致變壓器過熱跳閘，造成全線停產6小時。

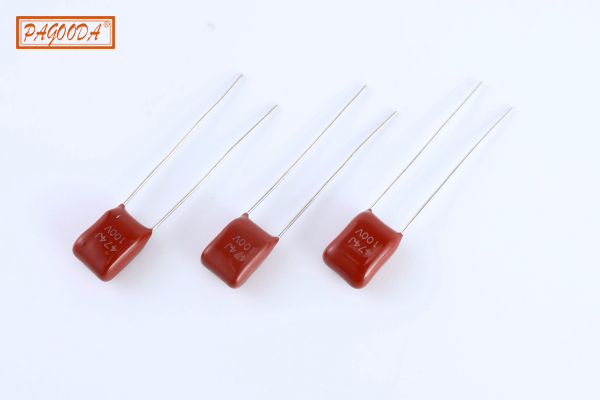

電能質量劣化的代價遠超預期：諧波共振可能燒毀充電模塊，功率因數過低會招致電網罰款。平尚科技金屬化聚丙烯薄膜電容（CBB系列）具備0.0002的低損耗因子，在25kHz開關頻率下溫升比競品低15℃，為7×24小時連續運行提供保障。

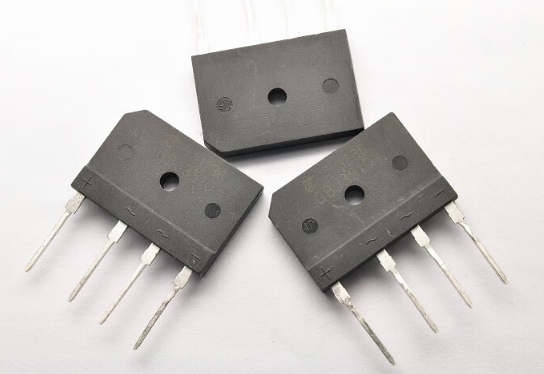

在PFC拓撲中，薄膜電容與橋堆形成能量轉換閉環：橋堆實現AC/DC轉換，薄膜電容承擔母線支撐與諧波吸收。平尚40μF/450V CBB電容配合GBU系列橋堆，可將功率因數提升至0.99以上，電流THDi壓至3%以內。
高頻特性優化突破效率瓶頸。平尚新一代金屬化鋅鋁復合膜技術將等效串聯電阻（ESR）降至5mΩ，配合橋堆的0.95V超低正向壓降，使6kW充電模塊整機效率突破96%。獨創的三明治散熱結構將橋堆結溫降低40℃，保障60℃環境滿載運行。
針對多樁并聯系統，平尚開發了分布式PFC架構。主控柜部署10mF薄膜電容組穩定直流母線，各充電樁獨立配置40μF CBB電容+35A橋堆模塊。當某樁啟動瞬間浪涌電流達100A時，本地電容可吸收90%沖擊能量，避免電網電壓驟降。
設計機器人充電樁PFC電路需把握三大維度：紋波耐受、熱管理、壽命保障：
電容選型：按公式C≥Pout/(2πf·ΔV·Vbus)計算容值（6kW系統需≥40μF/450V）
橋堆配置：電流余量取峰值電流3倍（20A充電樁選60A橋堆）
熱設計：電容間距≥5mm保障氣流，橋堆散熱器熱阻<2℃/W
在空間受限的壁掛式充電樁，平尚推出集成化PFC模塊（80×60×25mm）。內部集成兩顆20μF CBB電容與半橋堆，通過銅基板直接散熱，比分離方案節省60%空間，支持IP54防護等級。
選型黃金法則：薄膜電容關注dV/dt（≥1000V/μs）、耐紋波電流（≥10Arms）；橋堆優選低VF（<1V）高IFSM（>300A）；布局時電容與橋堆距離<30mm縮短高頻回路。
在物流機器人領域，平尚方案助力某智能倉庫充電樁通過EN61000-3-2認證。核心采用三顆30μF/500V CBB電容（三角形布局降低ESL）配合GBU806橋堆，在-25℃冷啟動時仍保持98.2%效率。系統累計運行18000小時無失效記錄。
特種充電樁實現技術突破。防爆型充電站采用平尚全密封薄膜電容（環氧樹脂灌封），配合陶瓷基板橋堆模塊。在化工廠腐蝕性環境中，通過正壓防爆設計保障本質安全，電容容量衰減率<2%/年。
移動充電系統驗證極端適應性。某野外作業機器人采用平尚寬溫薄膜電容（-40℃~105℃），配合液冷散熱橋堆。在沙漠50℃高溫下，通過自適應PFC算法將輸入電流THDi穩定在5%以內，支持380V±20%電網波動。
電能是機器人生命的血液。從倉儲中心川流不息的物流AGV，到港口自動裝卸的巨型機械臂，再到野外勘探的移動機器人，平尚科技的薄膜電容與橋堆協同方案，始終在電流與電壓的交變中守護著能量的純凈傳輸。
當機器人革命重塑生產力時，平尚科技的PFC解決方案正在為智能充電網絡打造零妥協的能源凈化系統。在每一焦耳電能的轉換中，每一次電流的脈動里，都是對高效可靠的不懈追求。
